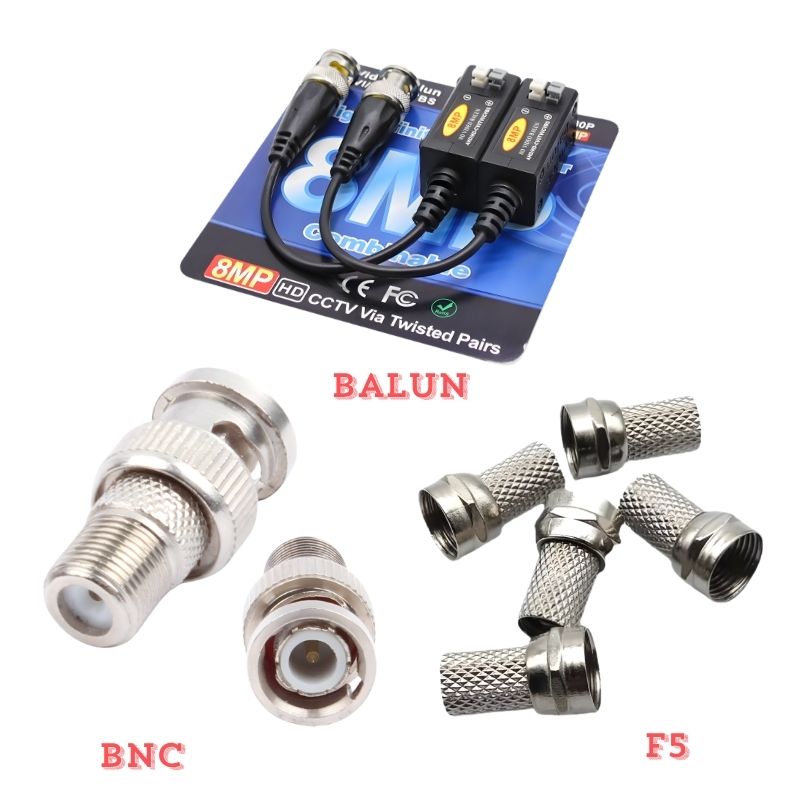

Cách Chọn Balun Và Jack BNC Loại Tốt Cho Camera Analog

Khi lắp camera analog, nhiều người chỉ chú ý đến camera và đầu ghi mà quên rằng balun và jack BNC cũng rất quan trọng. Nếu chọn đúng, tín hiệu hình ảnh sẽ ổn định, ít nhiễu và hệ thống bền hơn. Nếu chọn sai, bạn có thể gặp các lỗi như hình chập chờn, nhiễu sọc, mất màu hoặc lúc có lúc không.

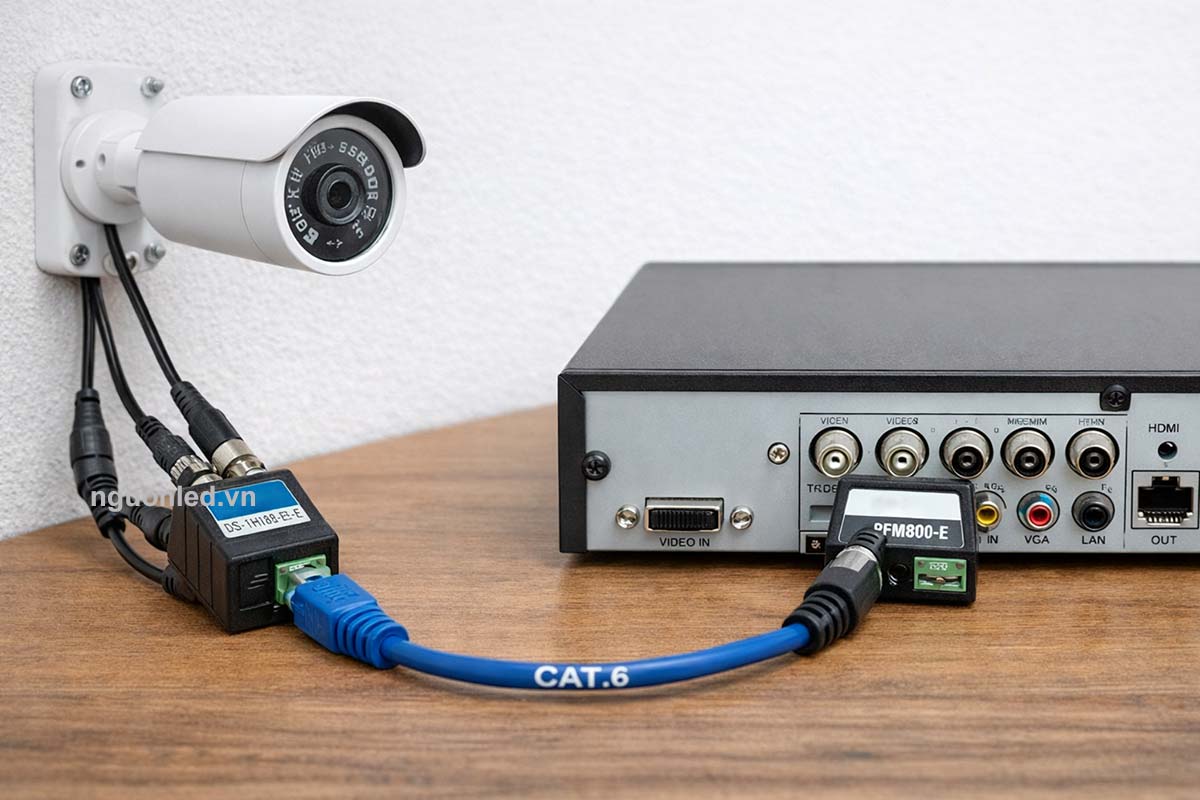

Nói đơn giản, balun là thiết bị giúp truyền tín hiệu video của camera analog qua cáp mạng Cat5e hoặc Cat6. Còn jack BNC là đầu nối để kết nối camera, balun và đầu ghi với nhau. Muốn hệ thống chạy tốt lâu dài, bạn không nên chọn hai món này theo kiểu mua đại cho có, mà phải chọn đúng chuẩn, đúng nhu cầu và đúng môi trường lắp đặt.

Tóm tắt nhanh: balun và jack BNC khác nhau ở điểm nào?

Balun là thiết bị dùng để truyền tín hiệu camera analog qua cáp mạng như Cat5e hoặc Cat6. Jack BNC là đầu nối tín hiệu dùng để kết nối camera, dây dẫn và đầu ghi. Nói ngắn gọn, balun liên quan đến cách truyền tín hiệu, còn jack BNC là phần kết nối cơ khí và điện ở hai đầu dây.

Balun Là Gì Và Vì Sao Quan Trọng Trong Hệ Camera Analog

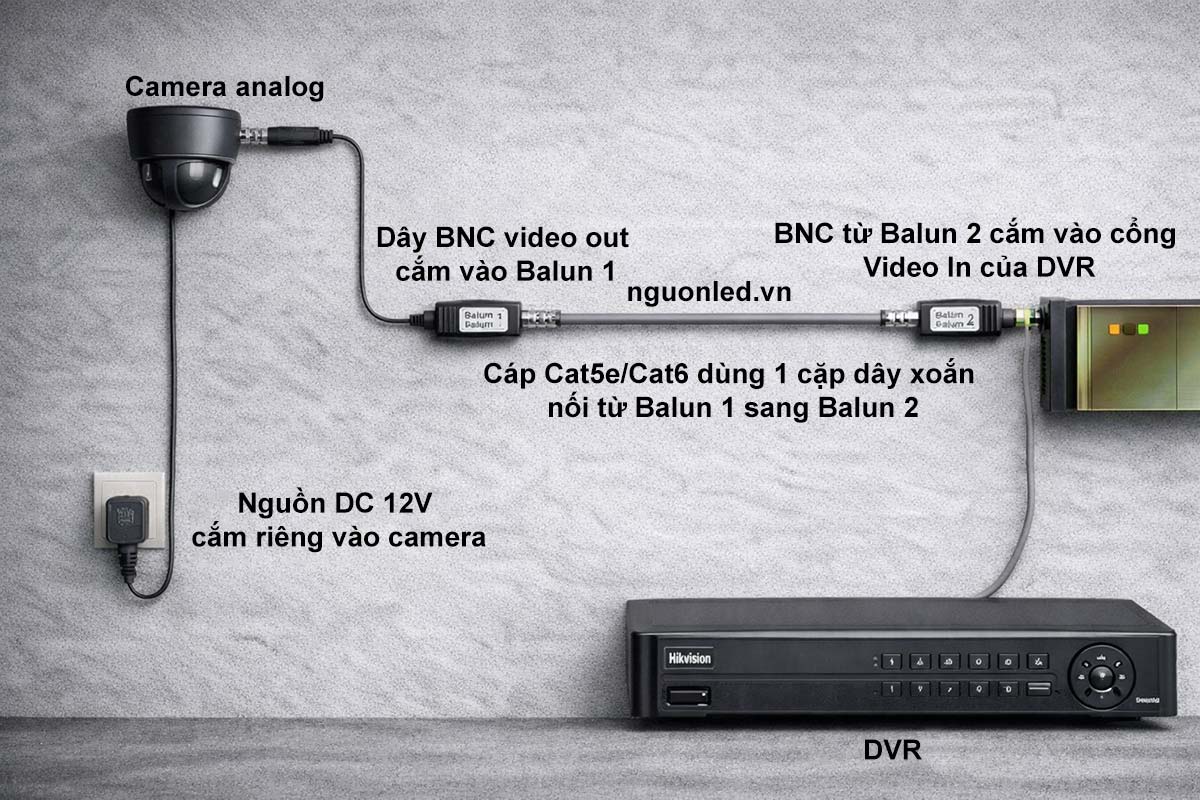

Balun là bộ chuyển đổi tín hiệu để hình ảnh từ camera analog có thể đi trên dây mạng thay vì chỉ đi trên cáp đồng trục truyền thống. Nhờ vậy, việc thi công gọn hơn, dễ tận dụng hạ tầng cáp mạng sẵn có, đặc biệt trong nhà xưởng, văn phòng hoặc công trình cải tạo.

Nhiều người nghĩ balun nào cũng giống nhau, nhưng thực tế không phải vậy. Có loại chỉ phù hợp camera độ phân giải thấp hoặc trung bình. Có loại hỗ trợ tốt hơn cho camera độ phân giải cao. Có loại chỉ truyền hình ảnh. Có loại truyền cả hình và nguồn. Có loại còn phù hợp hơn khi cần đi kèm tín hiệu điều khiển PTZ. Vì vậy, balun không phải món phụ kiện mua theo cảm tính, mà phải chọn đúng theo hệ thống thực tế.

Jack BNC Là Gì Và Cách Chọn Cho Phù Hợp

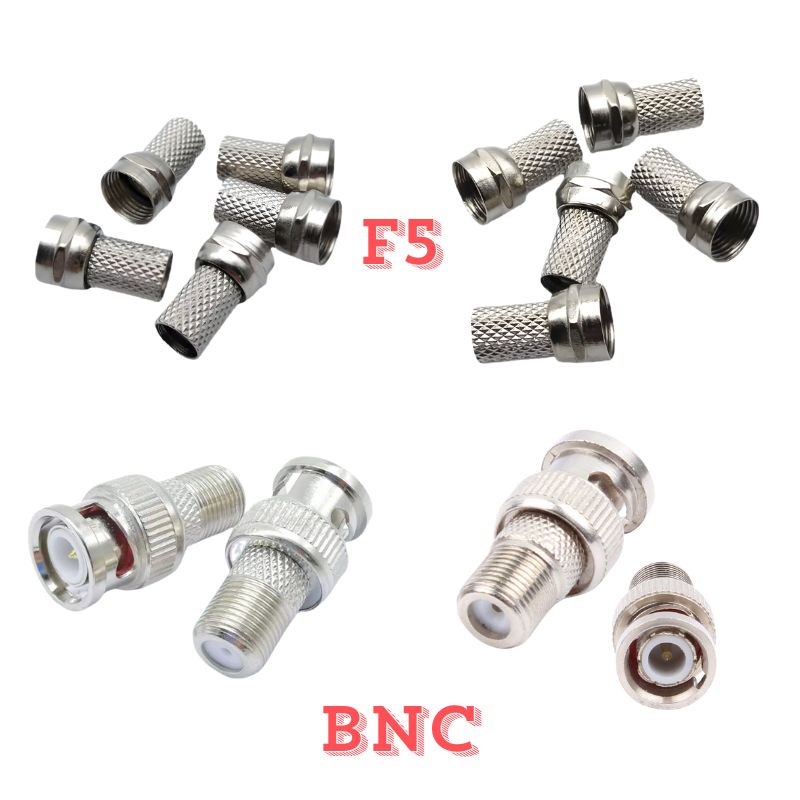

Jack BNC là đầu nối nằm giữa camera, balun, dây đồng trục hoặc đầu ghi. Đây là nơi tín hiệu đi qua, nên nếu đầu nối kém chất lượng, lỏng, sai chuẩn hoặc không hợp với dây, hệ thống rất dễ phát sinh lỗi.

Nhiều công trình bị lỗi không phải do camera hỏng, mà do jack BNC lỏng, tiếp xúc kém hoặc chọn sai loại cáp. Có những lỗi rất khó chịu như đụng nhẹ là mất hình, lúc có lúc không, hoặc hình vẫn có nhưng không ổn định. Vì vậy, đừng nhìn BNC là món nhỏ mà xem nhẹ. Trong nhiều trường hợp, chính đầu nối quyết định hệ thống có chạy êm hay không.

Khi Nào Nên Dùng Balun Và Khi Nào Không Nên Dùng

Khi Nào Nên Dùng Balun

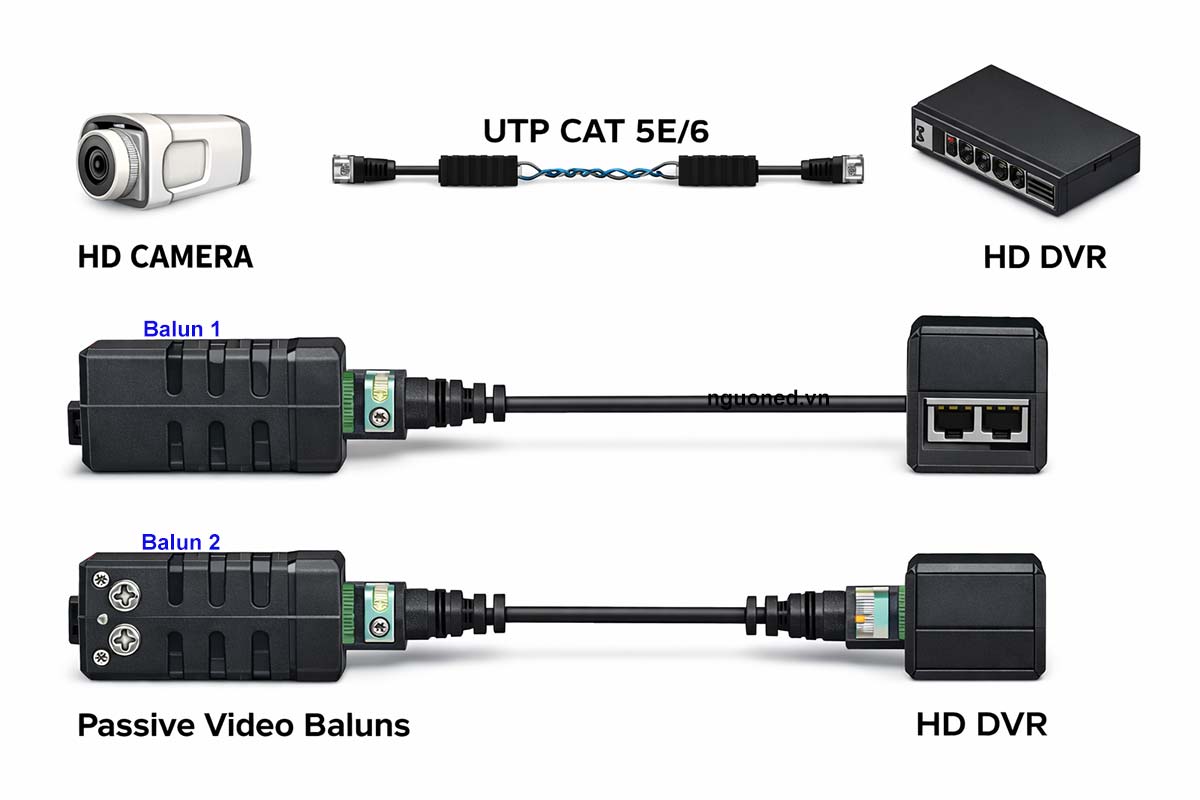

Balun phù hợp khi bạn đang sử dụng camera analog có cổng BNC và muốn đi tín hiệu bằng cáp mạng Cat5e hoặc Cat6. Đây là giải pháp rất hợp lý khi công trình cần đi dây gọn, tận dụng dây mạng có sẵn hoặc cần kéo nhiều tuyến mà không muốn dùng quá nhiều cáp đồng trục.

Balun cũng phù hợp trong các hệ camera nhà ở, cửa hàng, văn phòng nhỏ, miễn là chọn đúng loại, đúng khoảng cách và đúng loại dây.

Khi Nào Không Nên Dùng Balun

Nếu là camera IP dùng cổng RJ45, bạn thường không dùng video balun BNC. Camera IP đi theo kiểu mạng, thường kết hợp với switch hoặc PoE, nên hướng chọn phụ kiện cũng khác hoàn toàn.

Ngoài ra, nếu công trình đã có sẵn cáp đồng trục tốt, tuyến ngắn, ít nhiễu và yêu cầu tín hiệu thật ổn định, đi trực tiếp bằng coax và BNC chuẩn vẫn là lựa chọn đơn giản và hiệu quả.

Cách Chọn Balun Loại Tốt

Chọn Đúng Loại Camera

Bước đầu tiên là xác định camera của bạn là camera analog hay camera IP.

Nếu camera có cổng BNC, đó thường là camera analog và có thể dùng balun video. Nếu camera có cổng RJ45, đó là camera mạng và thường không dùng balun BNC kiểu này.

Đây là lỗi rất nhiều người mới gặp phải: thấy camera dùng dây mạng là nghĩ balun nào cũng dùng được, trong khi camera IP và camera analog là hai hệ hoàn toàn khác nhau.

Chọn Đúng Chuẩn Tín Hiệu Và Độ Phân Giải

Camera analog hiện nay có nhiều chuẩn như CVBS, AHD, TVI và CVI. Ngoài ra còn có nhiều mức độ phân giải khác nhau. Camera càng nét thì balun càng phải phù hợp hơn. Không nên nghĩ balun nào cũng kéo được mọi loại camera. Có loại chỉ hợp camera phổ thông, có loại phù hợp hơn với camera độ phân giải cao. Nếu chọn sai, hệ thống có thể vẫn lên hình nhưng dễ bị nhiễu, hình mềm, kém ổn định hoặc chạy không bền.

Cách an toàn nhất là xem rõ thông tin sản phẩm hoặc datasheet, bảo đảm balun hỗ trợ đúng chuẩn tín hiệu và mức độ phân giải mà camera đang dùng. Với người mới, có thể nhớ nhanh: camera 2MP thường dễ chọn hơn, camera 5MP phải nhìn kỹ thông số hỗ trợ, còn camera 8MP hoặc 4K thì càng phải xem thật kỹ dòng balun trước khi mua.

Chọn Theo Khoảng Cách Kéo Dây Thực Tế

Rất nhiều người hỏi balun đi được bao xa. Thực ra, đây không phải câu hỏi có một đáp án chung cho mọi trường hợp. Khoảng cách truyền phụ thuộc vào loại balun, chuẩn tín hiệu, độ phân giải camera, chất lượng dây, số mối nối, môi trường nhiễu và cả đầu ghi. Vì vậy, không nên nhìn một con số quảng cáo rồi áp cho mọi công trình.

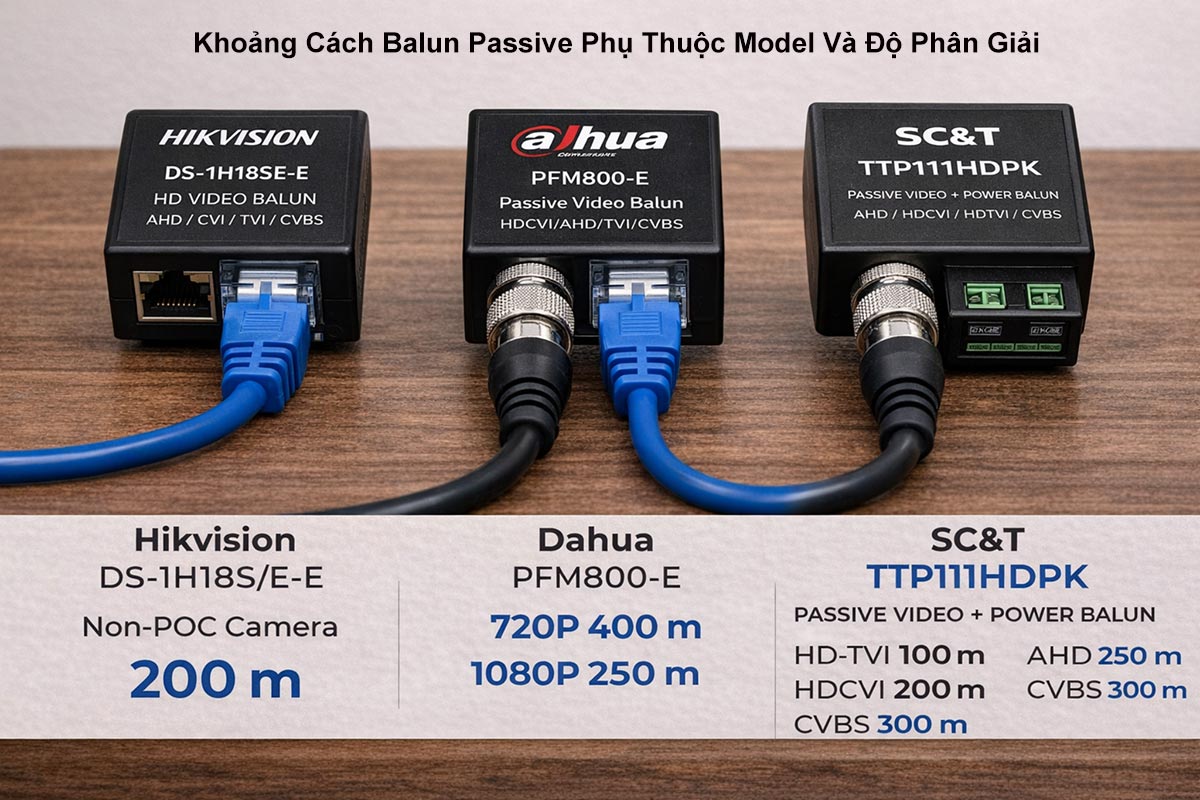

Bảng dưới đây cho thấy vì sao không nên hỏi chung balun passive đi được bao xa, vì mỗi model có thông số khác nhau.

Khi chọn balun, nên xem đúng model, đúng độ phân giải camera và chiều dài dây thực tế thay vì dựa vào một con số chung.

Nguyên tắc dễ nhớ là: độ phân giải càng cao thì càng phải xem kỹ khả năng truyền dẫn. Tuyến dây càng dài thì càng phải chọn balun tốt, dây tốt và thi công đúng cách. Nếu công trình đi dây quá xa hoặc đã gần ngưỡng an toàn, nên cân nhắc giải pháp chủ động hơn thay vì cố ép balun thường chạy sát giới hạn.

Chọn Đúng Nhu Cầu Truyền Tín Hiệu

Không phải balun nào cũng giống nhau về chức năng.

Có loại chỉ truyền hình ảnh. Có loại truyền hình ảnh và nguồn. Có loại còn phù hợp hơn khi hệ thống cần thêm tín hiệu điều khiển, chẳng hạn camera quay quét PTZ.

Đây là lỗi mua nhầm rất phổ biến. Nhiều người muốn đi chung hình và nguồn cho gọn nhưng lại mua balun chỉ có video. Đến khi lắp xong mới phát hiện thiếu đường truyền, phải làm lại, vừa tốn thời gian vừa tốn chi phí.

Vì vậy, trước khi mua, hãy xác định rõ bạn cần truyền gì: chỉ hình ảnh, hình và nguồn, hay cần cả tín hiệu điều khiển.

Chọn Đúng Loại Dây

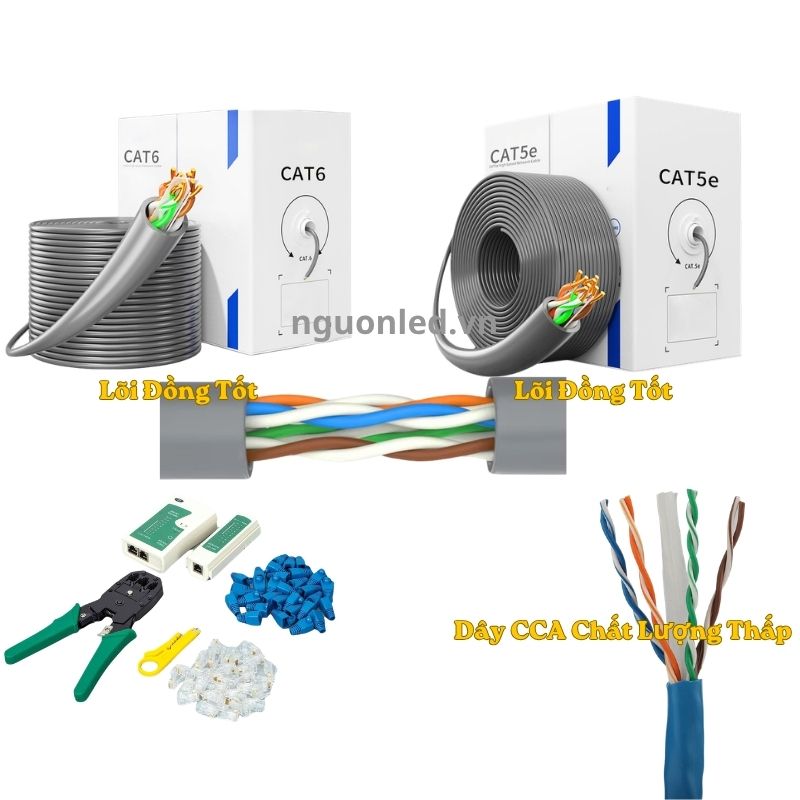

Balun thường hoạt động tốt với cáp mạng Cat5e hoặc Cat6 lõi đồng tốt.

Dây càng đúng chuẩn, xoắn đôi càng tốt, lõi càng ổn định thì tín hiệu càng dễ giữ sạch và bền. Không nên ham rẻ mua dây chất lượng thấp, dây pha tạp hoặc dây thi công cẩu thả. Nhiều trường hợp balun không có lỗi, nhưng do dây quá kém nên hình vẫn chập chờn.

Khi Nào Nên Dùng UTP

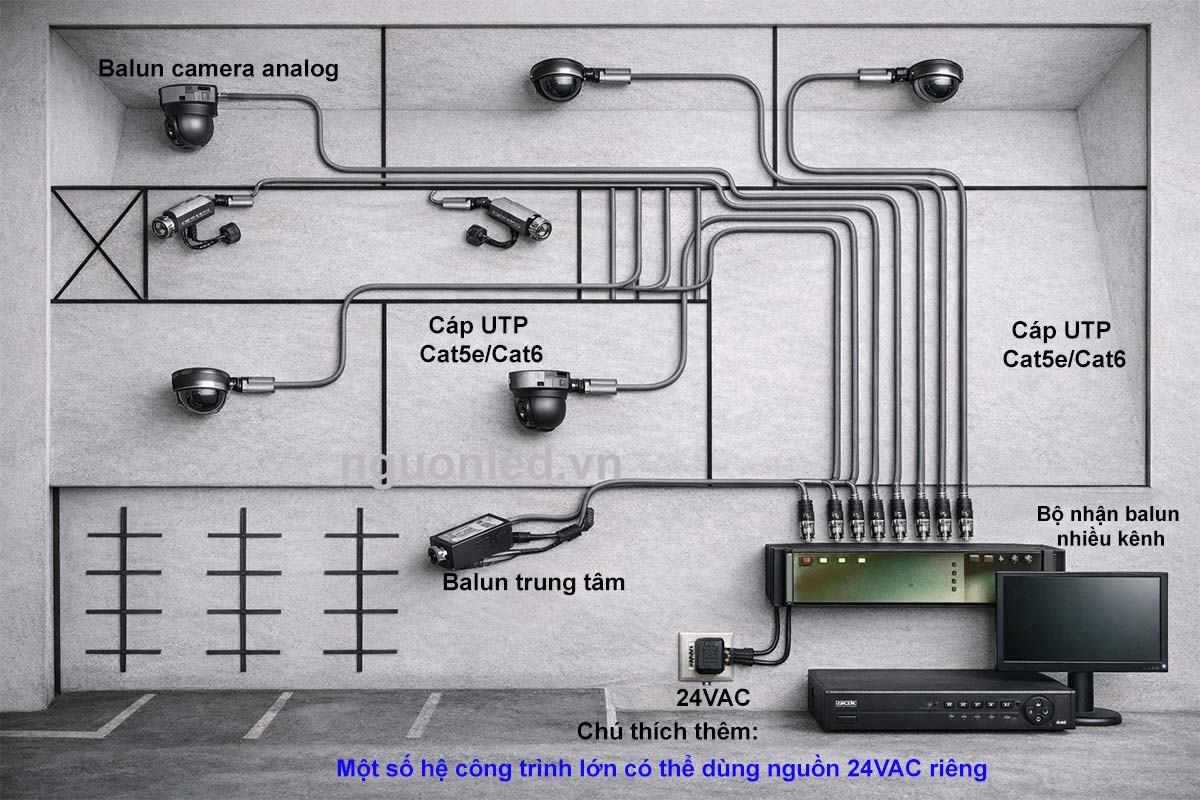

UTP là loại dây mạng phổ biến, dễ thi công, giá hợp lý và phù hợp với phần lớn hệ camera analog dùng balun. Nếu công trình bình thường, không có nhiễu điện quá nặng, UTP chất lượng tốt thường đã đủ dùng.

Khi Nào Có Thể Cân Nhắc STP

STP là loại dây có lớp chống nhiễu. Nhiều người nghĩ cứ có chống nhiễu là tốt hơn, nhưng thực tế không hẳn vậy. Nếu dùng STP mà nối đất không đúng cách, nó có thể phản tác dụng. Vì vậy, chỉ nên cân nhắc STP khi môi trường có nhiễu mạnh và đội kỹ thuật hiểu rõ cách thi công, nối đất đúng chuẩn.

Chọn Balun Có Chống Nhiễu Và Bảo Vệ Tốt

Nếu công trình ở nơi có nhiều nguồn điện, gần motor, gần dây công suất hoặc môi trường dễ bị ảnh hưởng bởi xung điện, nên ưu tiên balun có khả năng chống nhiễu, chống tĩnh điện và bảo vệ tốt hơn. Đây không phải yếu tố để quảng cáo cho sang, mà là thứ rất thực tế. Với công trình ngoài trời hoặc môi trường điện không ổn định, khả năng bảo vệ tốt có thể giúp hệ thống bền hơn rất nhiều.

Khi Nào Nên Dùng Balun Active

Nhiều người chỉ hiểu rằng balun active là loại dùng khi cần đi xa hơn. Cách hiểu đó đúng nhưng chưa đủ.

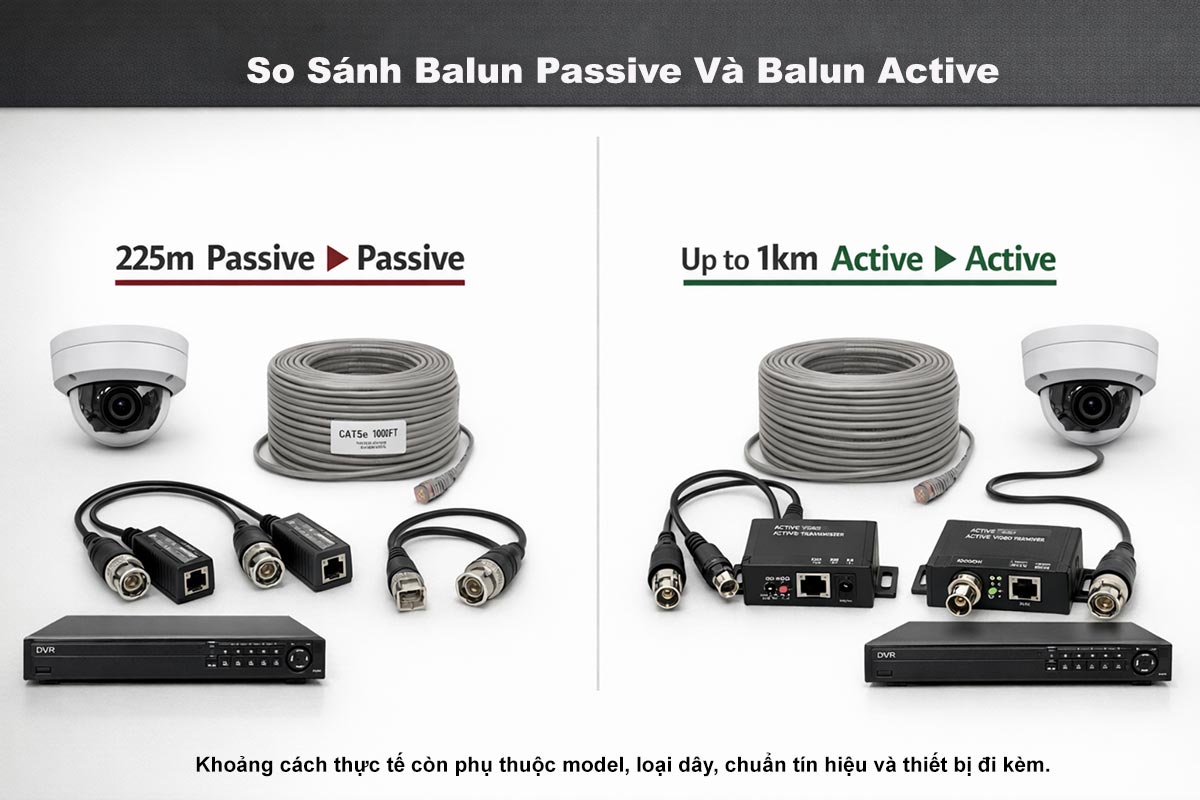

Hình minh họa bên dưới so sánh balun passive và balun active về khoảng cách truyền trong hệ camera analog

Dù vậy, khoảng cách thực tế vẫn cần đối chiếu theo đúng model và điều kiện lắp đặt, không nên áp một con số chung cho mọi loại balun.

Balun active không chỉ giúp truyền xa hơn, mà còn có thể giúp tín hiệu ổn định hơn khi hệ thống gần ngưỡng, môi trường nhiễu hơn hoặc tuyến dây có nhiều điểm khó. Nói đơn giản, nó giống như có thêm trợ lực cho đường truyền.

Nếu công trình kéo dây dài, nhiều mối nối, môi trường phức tạp hoặc hệ thống từng bị lỗi kiểu lúc được lúc không, thì nên cân nhắc active sớm thay vì cố ép balun thường chạy tới giới hạn.

Cách Chọn Jack BNC Loại Tốt

Ưu Tiên BNC Đúng Chuẩn 75 Ohm

Với hệ video camera analog, BNC đúng chuẩn là điều rất quan trọng. Nhiều người thấy jack nào cũng giống nhau, nhưng thực tế đầu nối sai chuẩn có thể làm tín hiệu không ổn định, đặc biệt khi đi xa hoặc dùng thiết bị nhạy hơn. Hiểu đơn giản, chọn đúng BNC chuẩn cho hệ camera analog sẽ giúp tín hiệu đi đúng hơn, giảm nguy cơ phát sinh lỗi vặt về sau.

Chọn BNC Đúng Với Loại Cáp

Đây là điểm cực kỳ quan trọng nhưng hay bị bỏ qua. Không phải BNC nào cũng hợp với mọi loại dây đồng trục. Nếu đầu nối không đúng kích thước cáp, bên ngoài có thể vẫn lắp được, nhưng bên trong tiếp xúc không đẹp, độ bền kém và tín hiệu dễ chập chờn. Nói dễ hiểu, đầu BNC cũng giống như quần áo đúng size. Nhìn tưởng vừa chưa chắc dùng đã ổn. Phải chọn đúng loại đầu cho đúng loại cáp mới bền.

Ưu Tiên Đầu Nối Chắc, Bền, Khóa Tốt

Một chiếc BNC loại tốt nên có thân chắc, tiếp xúc tốt và khóa cài ổn định. Đầu nối tốt thường bám chặt hơn, ít lỏng hơn và dùng lâu vẫn ổn định. Ngược lại, hàng quá rẻ thường dễ lỏng, oxy hóa nhanh, cắm nhiều lần là xuống chất lượng. Nếu muốn hệ thống ít lỗi, đừng tiếc tiền ở chi tiết này. Một đầu BNC tốt luôn đáng giá hơn rất nhiều so với việc phải quay lại bảo trì nhiều lần.

Chọn BNC Giá Thấp Nhưng Không Phù Hợp

Một đầu BNC có giá thấp chưa chắc là lựa chọn tiết kiệm nếu chất lượng không đáp ứng đúng nhu cầu sử dụng. Trong thực tế, nhiều lỗi như mất hình, chập chờn hoặc oxy hóa đầu nối lại bắt đầu từ chính chi tiết nhỏ này.

Vì vậy, chọn đúng ngay từ đầu luôn hiệu quả hơn so với việc thay đi thay lại trong quá trình sử dụng.

Những Yếu Tố Thực Tế Người Mới Thường Bỏ Qua

Đi Dây Gần Nguồn Điện, Motor Hoặc Biến Áp

Balun có khả năng hỗ trợ truyền tín hiệu tốt hơn trên cáp xoắn đôi, nhưng không có nghĩa là miễn nhiễm với nhiễu. Nếu đi dây quá sát nguồn điện mạnh, motor, biến áp hoặc các thiết bị công suất lớn, tín hiệu vẫn có thể bị ảnh hưởng.

Vì vậy, khi thi công, nên tránh đi song song quá gần các nguồn nhiễu mạnh. Đây là kinh nghiệm thực tế rất quan trọng, nhất là trong nhà xưởng hoặc công trình có nhiều thiết bị điện.

Ground Loop Là Lỗi Khó Chịu Nhưng Rất Hay Gặp

Ground loop là tình trạng chênh lệch điện thế giữa các thiết bị làm cho hình ảnh xuất hiện những vệt nhiễu chạy ngang hoặc cảm giác hình không sạch. Đây là lỗi người mới thường không nghĩ tới, nhưng dân kỹ thuật lâu năm gặp khá nhiều.

Khi hệ thống bị nhiễu kiểu khó hiểu, thay balun mãi không hết, thay camera cũng không xong, thì nên nghĩ tới khả năng có ground loop hoặc vấn đề nối đất.

Ban Ngày Ổn Nhưng Ban Đêm Lại Kém

Đây là lỗi thực tế rất hay gặp trong hệ camera analog. Ban ngày hình có vẻ bình thường, nhưng ban đêm khi camera làm việc khó hơn, tín hiệu lại yếu đi, hình mềm hơn hoặc nhiễu hơn.

Lý do có thể đến từ suy hao đường truyền, balun không đủ phù hợp, dây quá dài hoặc đầu nối không tốt. Vì vậy, đừng chỉ thử hệ thống vào ban ngày mà kết luận là ổn.

Không Phải Lỗi Nào Cũng Do Balun

Có những trường hợp camera tốt, balun đúng, dây ổn nhưng hình vẫn không đẹp. Nguyên nhân có thể nằm ở đầu ghi, cổng nhận tín hiệu, nguồn điện hoặc môi trường lắp đặt.

Đây là lý do người làm nghề lâu năm luôn nhìn cả hệ thống chứ không đổ hết lỗi cho một món phụ kiện.

Lắp Ngoài Trời Cần Nghĩ Đến Độ Bền Và Bảo Vệ

Nếu balun lắp ở nơi có nắng, mưa, ẩm hoặc bụi, không nên để trần lâu dài. Tốt nhất là đặt trong hộp bảo vệ hoặc vị trí kín hơn để tăng tuổi thọ.

Ngoài trời không chỉ có chuyện nước mưa, mà còn có nhiệt độ, hơi ẩm, bụi bẩn và xung điện. Lắp đúng ngay từ đầu sẽ giúp giảm rủi ro hỏng vặt.

Dấu Hiệu Bạn Đang Chọn Sai Balun Hoặc BNC

Nếu hệ thống có những dấu hiệu dưới đây, rất có thể balun hoặc BNC đang không phù hợp:

• Hình có nhưng bị nhiễu sọc
• Hình ảnh lúc có lúc mất
• Hình lên màu không chuẩn
• Ban đêm nhiễu nặng hơn ban ngày
• Đụng nhẹ vào đầu nối là hình chập chờn
• Cắm đúng mà vẫn không ra hình
• Một số kênh ổn, một số kênh lại yếu bất thường

Những dấu hiệu này không phải lúc nào cũng do camera hỏng. Rất nhiều trường hợp chỉ cần thay đúng balun, đúng BNC hoặc làm lại đầu nối là hệ thống ổn định hẳn.

Có 7 Sai Lầm Rất Hay Gặp Khi Chọn Balun Và BNC

Mua Balun Chỉ Vì Thấy Hình Dáng Giống Nhau

Bên ngoài giống nhau không có nghĩa là thông số giống nhau. Đây là sai lầm phổ biến nhất.

Không Xem Camera Là Analog Hay IP

Nếu nhầm từ đầu, bạn sẽ mua sai hoàn toàn loại phụ kiện cần dùng.

Không Xem Chuẩn Tín Hiệu Và Độ Phân Giải

Camera càng nét thì càng phải nhìn kỹ balun hỗ trợ đến đâu.

Không Đo Chiều Dài Dây Thực Tế

Đoán chiều dài bằng mắt thường rất dễ sai. Khi sai ở bước này, việc chọn balun cũng sai theo.

Muốn Đi Chung Nguồn Nhưng Lại Mua Loại Chỉ Có Video

Lắp xong mới phát hiện thiếu tính năng là lỗi rất hay gặp.

Chọn BNC Không Đúng Loại Cáp

Đầu nối sai cỡ là nguồn gốc của rất nhiều lỗi chập chờn.

Chọn Theo Giá Mà Bỏ Qua Chất Lượng

Giá thấp có thể giúp tiết kiệm chi phí ban đầu, nhưng nếu chất lượng vật tư không đảm bảo thì chi phí bảo trì, thay thế và thời gian xử lý sự cố về sau thường cao hơn.

Cách Chọn Nhanh Trong 5 Bước Dễ Nhớ

Bước 1: Nhìn Cổng Camera

BNC thì nghĩ tới camera analog và balun. RJ45 thì nghĩ tới camera mạng và PoE.

Bước 2: Xác Định Độ Phân Giải Và Chuẩn Tín Hiệu

Đây là cơ sở để loại trừ những balun không phù hợp.

Bước 3: Đo Chiều Dài Dây Thực Tế

Đừng đoán. Hãy lấy chiều dài thi công gần đúng nhất để chọn cho an toàn.

Bước 4: Xác Định Có Cần Đi Chung Nguồn Hoặc Data Hay Không

Nếu có, phải chọn đúng loại balun tích hợp chức năng phù hợp.

Bước 5: Chọn Dây Và BNC Đúng Chuẩn

Dây tốt và đầu nối đúng chuẩn luôn là nền tảng để hệ thống ổn định lâu dài.

Điều Nên Nhớ Khi Chọn Balun Và BNC

Nếu không muốn đọc quá nhiều thông số, bạn chỉ cần nhớ vài điểm rất thực tế sau.

Trước hết, hãy nhìn cổng kết nối của camera. Nếu là cổng BNC thì thường là camera analog và có thể dùng balun. Nếu là cổng RJ45 thì đó thường là camera IP, lúc này nên nghĩ đến hệ mạng và PoE thay vì tìm balun BNC theo thói quen.

Tiếp theo, camera càng nét thì càng nên xem kỹ loại balun đi kèm. Không phải balun nào cũng phù hợp cho mọi độ phân giải. Có những loại dùng ổn với camera phổ thông, nhưng khi lên độ phân giải cao hơn thì tín hiệu có thể không còn ổn định như mong muốn.

Một điểm nữa là đầu BNC phải đúng chuẩn, đúng loại cáp và cắm chắc. Nhiều khi cả hệ thống gặp lỗi không phải vì camera hay đầu ghi, mà chỉ vì một đầu nối không phù hợp hoặc tiếp xúc không tốt.

Cuối cùng, khi chọn balun và BNC, đừng chỉ nhìn riêng từng món. Muốn hệ thống chạy ổn và bền, nên nhìn tổng thể từ camera, dây dẫn, đầu nối, nguồn, đầu ghi cho đến môi trường lắp đặt thực tế.

Chọn Đúng Ngay Từ Đầu Sẽ Đỡ Vất Vả Về Sau

Chọn balun và jack BNC không khó, quan trọng là chọn cho đúng với hệ thống mình đang dùng. Không nhất thiết phải chọn loại đắt nhất, mà nên chọn đúng loại camera, đúng chuẩn tín hiệu, đúng khoảng cách kéo dây, đúng loại cáp và đúng nhu cầu lắp đặt thực tế.

Một bộ balun phù hợp sẽ giúp tín hiệu ổn định hơn, ít nhiễu hơn và dùng bền hơn theo thời gian. Với jack BNC cũng vậy, chỉ cần đúng chuẩn, đúng loại cáp và cắm chắc là hệ thống đã đỡ phát sinh rất nhiều lỗi vặt. Làm đúng ngay từ đầu thường sẽ tiết kiệm hơn nhiều so với việc lắp tạm rồi sửa đi sửa lại sau này.

Nếu bạn đang muốn lắp camera analog cho gọn dây, dễ bảo trì và đỡ phát sinh lỗi vặt về sau, cách an toàn nhất là chọn đồng bộ từ đầu: Balun đúng chuẩn tín hiệu, jack BNC chắc tay, jack nguồn đúng cỡ và nguồn 12V phù hợp tải thực tế. Trên Nguonled.vn, bạn có thể tham khảo Balun camera NVL-206P cho hệ AHD/TVI/CVI, đi kèm với Jack BNC + F5 để hoàn thiện đường tín hiệu, thêm jack nối nguồn đực/cái 2.1 x 5.5 mm cho phần cấp nguồn, và chọn adapter 12V theo mức dòng phù hợp với số lượng camera đang dùng. Cách mua theo bộ như vậy sẽ giúp hệ thống đồng đều hơn, dễ lắp hơn và hạn chế tình trạng thay từng món một rồi vẫn phải sửa lại vì lệch chuẩn kết nối.
