Cách tính toán thiết kế biển LED ma trận hợp lý: số module, nguồn 5V và card điều khiển

Vì sao phải tính toán kỹ trước khi làm biển LED ma trận?

Làm biển led ma trận hiện nay không còn xa lạ với các công ty biển hiệu, xưởng quảng cáo hay chủ cửa hàng muốn tự chủ động chi phí. Tuy nhiên, rất nhiều người bắt đầu từ việc mua các dòng led module trước rồi mới tính nguồn, card và khung, dẫn đến tình trạng biển làm xong thì sáng không đều, nguồn thì quá tải, card không đủ tải hoặc kích thước bị lẻ module rất khó xử lý. Đó cũng là lý do chủ đề cách tính toán thiết kế làm biển led ma trận luôn được quan tâm nhiều hơn cả phần mềm chạy chữ.

Thực tế cho thấy, để làm một bộ biển led chạy chữ ngoài trời hợp lý, bạn cần đi đúng thứ tự: xác định kích thước phủ LED, tính số module, tính công suất, chọn nguồn 5V cho biển led ma trận, chọn card điều khiển biển led ma trận, rồi mới sang phần khung và đấu nối. Bài viết này sẽ hướng dẫn theo đúng kiểu xưởng đang làm ngoài thực tế, dễ hiểu, dễ áp dụng và đặc biệt phù hợp với những ai đang cần làm biển P10, P16, P20 từ loại 1 màu, 3 màu đến full color hoặc các biển nhỏ hơn.

1. Tại sao phải tính toán kỹ khi làm biển LED ma trận?

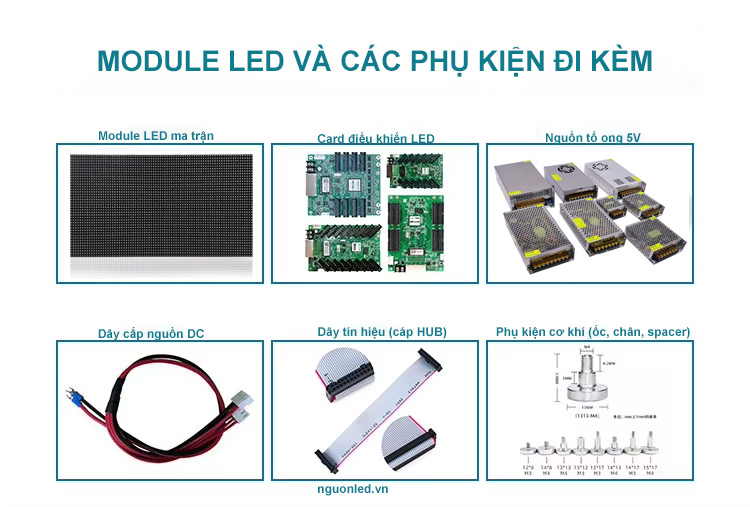

Một bộ biển LED nhìn bên ngoài có vẻ đơn giản, nhưng thực tế là sự kết hợp của rất nhiều phần: module LED, nguồn điện, card điều khiển, khung sắt hoặc nhôm, dây nguồn, dây tín hiệu và phần mềm nạp nội dung. Chỉ cần sai ở một khâu, gần như cả bộ biển đều bị ảnh hưởng.

Ví dụ rất phổ biến trong thực tế đó là:

• Kích thước biển không chia hết theo module nên phải chèn viền xấu hoặc bỏ trống nên nhìn rất kỳ.
• Tính thiếu nguồn khiến biển sáng đầu, tối cuối, chạy lúc ổn lúc chập chờn nhìn led như người bị cận.
• Chọn sai card khiến số điểm ảnh vượt tải hoặc không đúng chuẩn HUB (cái này rất nhiều người bị).
• Thi công khung không theo bước module nên ghép khó, lệch mặt, bảo trì rất mệt.

Ngược lại, nếu tính đúng từ đầu thì bạn được 3 lợi ích rất rõ:

• Tiết kiệm chi phí vật tư
• Thi công nhanh, ít sửa
• Biển chạy ổn định và bền hơn

Nói đơn giản, cách làm biển led ma trận chuẩn không phải để làm cho “đúng kỹ thuật cho đẹp”, mà là để đỡ tốn tiền và đỡ lỗi về sau.

2. Chuẩn bị trước khi tính toán

Trước khi tính số module hay số nguồn, bạn cần chốt 5 thông tin cơ bản sau.

2.1 Xác định kích thước phủ LED thực tế

Đây là lỗi nhiều người gặp nhất. Kích thước dùng để tính module là kích thước phủ LED, tức phần thực sự gắn module, không phải kích thước tổng của cả khung biển.

Ví dụ:

• Khung biển tổng thể: 220 x 90 cm
• Phần phủ LED đẹp nhất có thể chỉ nên làm: 192 x 64 cm hoặc 192 x 80 cm tùy thiết kế

Làm đúng theo kích thước phủ LED sẽ giúp bạn chia hết module, thi công gọn và đẹp hơn rất nhiều.

2.2 Xác định vị trí lắp

Cần biết rõ biển được lắp ở đâu:

• Trong nhà hay ngoài trời
• Mặt tiền ngang tầm mắt hay treo cao
• Có bị mưa nắng trực tiếp hay không
• Người xem đứng gần hay xa

Nếu là làm biển led chạy chữ ngoài trời, ngoài phần module chống nước mặt trước, bạn vẫn phải tính chỗ đặt nguồn, card và hộp kỹ thuật kín phía sau.

2.3 Xác định khoảng cách xem

Khoảng cách xem ảnh hưởng trực tiếp đến việc chọn P10, P16 hay P20. Biển nhìn gần mà chọn pitch lớn quá thì chữ sẽ thô. Ngược lại, biển nhìn rất xa mà vẫn dùng pitch nhỏ thì chi phí tăng nhưng hiệu quả không tăng nhiều.

2.4 Xác định loại biển: 1 màu, 3 màu hay full color

1 màu: dễ làm, rẻ, phổ biến nhất
3 màu: nổi bật hơn, chạy chữ đẹp hơn
Full color: hiển thị hình ảnh, video, hiệu ứng phong phú hơn nhưng chi phí và cấu hình cao hơn

2.5 Xác định môi trường sử dụng

Biển trong nhà và ngoài trời khác nhau khá nhiều về độ sáng, chống nước, độ bền và cách chọn module. Chọn sai môi trường dùng sẽ làm biển nhanh xuống cấp hoặc hiển thị không đẹp.

3. Cách tính số lượng module LED dựa trên kích thước module 32 x 16 cm

Với các dòng module phổ biến như module led P10 ngoài trời, kích thước thường gặp là 320 x 160 mm, tức 32 x 16 cm. Đây là kích thước chuẩn rất quan trọng vì toàn bộ việc tính số tấm, khung và độ phân giải đều xoay quanh con số này.

3.1 Công thức tính số module

• Số module ngang = chiều ngang phủ LED / 32 cm
• Số module cao = chiều cao phủ LED / 16 cm
• Tổng số module = số ngang x số cao

3.2 Ví dụ thực tế

Giả sử phần phủ LED dự kiến là:

• Rộng: 192 cm
• Cao: 64 cm

Ta có:

• Số module ngang = 192 / 32 = 6 tấm
• Số module cao = 64 / 16 = 4 tấm
• Tổng số module = 6 x 4 = 24 tấm

Đây là một kích thước rất đẹp và rất phổ biến ngoài thực tế.

3.3 Tính độ phân giải logic của biển

Với P10 đơn sắc phổ biến, một module 32 x 16 cm sẽ tương ứng 32 x 16 pixel. Từ đó:

Pixel ngang = số module ngang x 32
Pixel cao = số module cao x 16

Ví dụ với biển 6 x 4 tấm:

Pixel ngang = 6 x 32 = 192 pixel
Pixel cao = 4 x 16 = 64 pixel

Độ phân giải của biển là: 192 x 64 pixel

Con số này cực kỳ quan trọng vì đây là cơ sở để chọn card điều khiển.

3.4 Bảng tính nhanh một số kích thước phủ LED phổ biến

Mẹo thực tế là nên chọn kích thước phủ LED theo đúng bước module trước, sau đó mới tính phần viền bao ngoài để đạt kích thước tổng thể đẹp.

4. Cách chọn loại module phù hợp: P10, P16, P20 và pixel pitch

Khi nói đến khoảng cách xem P10 P16 P20, điều cần hiểu đầu tiên là pixel pitch càng nhỏ thì nhìn gần càng mịn. Pitch càng lớn thì nhìn xa sẽ hợp lý hơn và tiết kiệm hơn.

4.1 Bảng so sánh nhanh P10, P16, P20

4.2 Khi nào nên chọn P10?

Nếu bạn đang chọn module P10 làm biển led chạy chữ, đặc biệt là ở mặt tiền shop, quán ăn, hiệu thuốc, cửa hàng điện máy hoặc biển thông báo ngoài trời, thì P10 là lựa chọn rất thực dụng vì:

• Dễ mua
• Dễ thay thế
• Dễ tính toán
• Chi phí hợp lý
• Hiển thị chữ khá rõ

4.3 Khi nào nên dùng P16 hoặc P20?

P16 và P20 phù hợp hơn khi:

• Biển nên treo cao
• Người xem thường chủ yếu ở xa
• Nội dung chủ yếu là chữ lớn, số lớn, ít chi tiết
• Muốn tiết kiệm chi phí trên diện tích lớn

Nói ngắn gọn và dễ hiểu :

• Mặt tiền cửa hàng, nhìn gần đến trung bình: ưu tiên P10
• Biển cao, nhìn xa: cân nhắc P16
• Biển rất lớn, rất xa: cân nhắc P20

5. Tính toán nguồn điện và công suất

Đây là phần người mới hay tính sai nhất, nhưng cũng là phần quyết định nhiều đến độ ổn định của biển sau .

5.1 Công thức cơ bản

Công thức điện chuẩn:

P = U x I

Trong đó:

• P là công suất (W)
• U là điện áp (V)
• I là dòng điện (A)

Ví dụ nguồn 5V 60A:

P = 5 x 60 = 300W

5.2 Vì sao nên chỉ dùng khoảng 80% tải nguồn?

Trong thi công thực tế, không nên dùng nguồn ở mức 100% tải liên tục. Cách làm an toàn là lấy khoảng 80% tải danh định để chừa tải, giảm nóng nguồn và tăng độ bền.

Với nguồn 5V 60A:

• Công suất danh định: 300W
• Công suất dùng an toàn: 300 x 80% = 240W

Đây là cách rất thực tế khi tính nguồn 5V cho biển led ma trận.

5.3 Phải tách rõ đơn sắc, 3 màu và full color

Đây là điểm rất quan trọng. Không thể lấy công suất của module đơn sắc để áp sang full color.

P10 đơn sắc

Một số module P10 đơn sắc đỏ outdoor phổ biến có mức khoảng:

• 23W/tấm
• Mức khuyến nghị tính nguồn: khoảng 28W/tấm

P10 3 màu

Tùy dòng, công suất thường cao hơn đơn sắc. Khi tính nhanh ngoài thực tế, nên chừa dư tải nhiều hơn đơn sắc.

P10 full color ngoài trời

Full color có mức tiêu thụ điện cao hơn rõ rệt và chênh lệch giữa từng loại module cũng rất lớn. Vì vậy, nếu làm full color thì luôn phải lấy đúng thông số của loại module bạn mua, không dùng chung một công thức cố định cho tất cả.

5.4 Ví dụ tính nguồn với P10 đơn sắc

Giả sử bạn dùng module P10 đơn sắc loại khoảng 23W/tấm.

Nguồn 5V 60A dùng an toàn khoảng 240W:

• 240 / 23 ≈ 10 tấm

Nếu tính theo mức thận trọng hơn là 28W/tấm:

• 240 / 28 ≈ 8 tấm

Vậy trong thực tế, một nguồn 5V 60A thường nên nuôi khoảng 8–10 tấm P10 đơn sắc để an toàn.

5.5 Ví dụ với biển 24 tấm

Biển kích thước 192 x 64 cm tương đương 24 tấm.

Nếu lấy công suất:

• 23W/tấm → 24 x 23 = 552W
• 28W/tấm → 24 x 28 = 672W

Thiết kế theo 240W/nguồn:

• 552 / 240 = 2.3
• 672 / 240 = 2.8

Tức là nên dùng 3 nguồn 5V 60A.

5.6 Cách chia nguồn cho biển dài

Đây là mẹo rất quan trọng trong xưởng:

• Không dồn cấp nguồn từ một góc cho cả biển dài
• Nên chia nguồn theo cụm module
• Nên đặt nguồn gần vùng tải của nó
• Với biển dài, cấp nguồn hai phía hoặc chia theo từng nửa biển sẽ đỡ sụt áp hơn

Nếu chia nguồn không đều, rất dễ gặp tình trạng biển sáng đầu nhưng cuối biển tối hơn hoặc chập chờn.

6. Chọn mạch điều khiển (CPU/Card) phù hợp với số module

Sau khi ra số pixel của biển, bạn mới bắt đầu chọn card.

6.1 Nguyên tắc chọn card

Phải chọn theo 3 yếu tố:

• Loại biển: 1 màu, 3 màu hay full color
• Chuẩn giao tiếp module: HUB12 hay HUB75
• Tổng độ phân giải: ngang x cao pixel

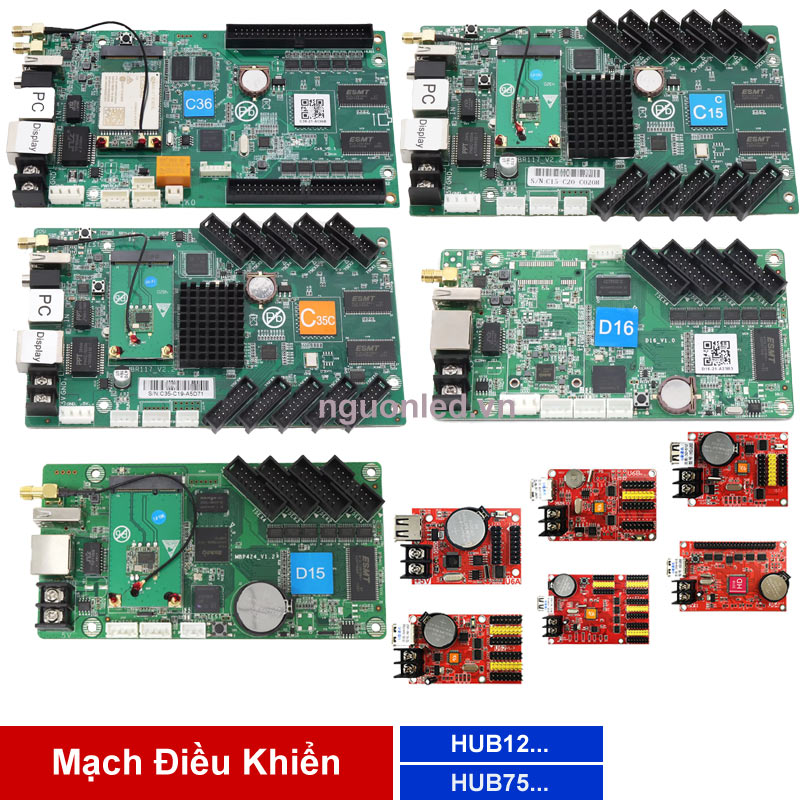

6.2 Card phổ biến cho biển đơn sắc và 3 màu

Trong thực tế, các dòng Huidu rất phổ biến.

• Huidu U62: phù hợp biển đơn sắc và một số biển 3 màu cỡ vừa
• Huidu U63: tải lớn hơn, hợp biển cao hơn hoặc biển 3 màu lớn hơn

Ví dụ:

Biển 192 x 64 pixel tương ứng 6 x 4 tấm P10 đơn sắc
Với cấu hình này, U62 tải khá thoải mái

Nếu biển cao hơn hoặc cần 3 màu với độ phân giải lớn hơn, lúc đó U63 sẽ hợp hơn.

6.3 Card cho full color

Với biển full color, không dùng cách chọn card như đơn sắc.

Một số dòng phổ biến:

• C16C: hợp màn full color cỡ nhỏ đến vừa
• A3L: hợp màn full color lớn hơn

Nếu mục tiêu là chạy hình, video ngắn, hiệu ứng màu hoặc quảng cáo sinh động thì nên đi card đúng chuẩn full color ngay từ đầu.

6.4 HUB12 và HUB75 – lỗi người mới gặp rất nhiều

Đây là lỗi rất hay xảy ra khi mua vật tư:

• P10 đơn sắc phổ biến: thường dùng HUB12
• P10 full color ngoài trời phổ biến: thường dùng HUB75

Cùng là module P10 32 x 16 cm nhưng chuẩn cổng khác nhau. Mua sai chuẩn HUB là rất phiền vì card và dây bus sẽ không dùng đúng như dự tính.

7. Thiết kế khung sắt/nhôm và cách ghép module

Khung đẹp là khung làm theo module, không làm theo cảm tính.

7.1 Nguyên tắc chia khung

• Khung phải bám theo hàng và cột module

• Mặt lắp module phải phẳng
• Có xương ngang, xương dọc đúng vị trí bắt vít
• Có chỗ đi dây, chỗ để nguồn, card và bảo trì

Với module 32 x 16 cm, bạn nên chia khung đúng bước đó để việc lắp ghép nhanh và thẳng.

7.2 Dùng khung sắt hay khung nhôm?

• Khung sắt: cứng, dễ hàn, hợp biển ngoài trời
• Khung nhôm: nhẹ, đẹp, ít gỉ hơn, hợp biển yêu cầu thẩm mỹ cao

Tùy công trình mà chọn, nhưng yêu cầu chung vẫn là phải phẳng, chắc và dễ bảo trì.

7.3 Khoảng cách giữa các module

Khi ghép module ngoài thực tế, thường nên chừa khe kỹ thuật nhỏ khoảng 1–2 mm để:

• Dễ canh hàng
• Dễ tháo lắp
• Tránh ép sát quá gây cong mặt hoặc khó thay tấm lỗi

7.4 Xử lý nhiệt và khoang kỹ thuật

Biển ngoài trời cần đặc biệt chú ý:

• Nguồn và card không để hở
• Có hộp kỹ thuật kín, chống mưa tạt
• Có độ thoáng để tản nhiệt
• Dây nguồn và dây tín hiệu đi gọn, tránh rối

Nhiều biển hỏng không phải vì module kém mà vì hộp kỹ thuật bí nhiệt hoặc nước tạt vào nguồn.

8. Lưu ý quan trọng để thiết kế hợp lý, tiết kiệm chi phí và bền bỉ

Đây là những kinh nghiệm rất thực tế khi làm biển LED ma trận:

• Luôn chọn đúng (chốt) kích thước phủ LED theo bội số module
• Không cắt module để ghép cho vừa khung
• Nên mua module cùng hãng, cùng lô để màu và độ sáng đồng đều
• Không ép nguồn chạy sát 100% tải
• Biển dài phải chia nguồn đều
• Luôn kiểm tra đúng chuẩn HUB12 hay HUB75
• Với full color, phải lấy đúng công suất theo loại module đang mua
• Card nên chọn dư tải một chút, đừng chọn vừa khít ngưỡng

Nếu làm đúng các điểm trên, bạn sẽ giảm được rất nhiều lỗi phát sinh sau khi lắp.

9. FAQ – Câu hỏi thường gặp

1. Một nguồn 5V 60A nuôi được bao nhiêu module P10?

Thông thường, nếu tính an toàn theo khoảng 80% tải, một nguồn 5V 60A nên nuôi khoảng 8–10 tấm P10 đơn sắc.

2. Biển full color tính công suất khác đơn sắc nhiều không?

Có. Full color thường tiêu thụ điện cao hơn rõ rệt và chênh lệch khá lớn giữa các dòng module. Vì vậy phải tính theo đúng thông số của module bạn mua.

3. Nên chọn module P10, P16 hay P20?

Tùy khoảng cách xem. Nhìn gần đến trung bình thì P10 là hợp lý nhất. Nhìn xa hơn thì cân nhắc P16 hoặc P20.

4. Huidu U62, U63 và C16C khác nhau thế nào?

U62 và U63 thường dùng cho biển đơn sắc hoặc 3 màu. C16C dùng cho full color. Tùy độ phân giải tổng và loại module mà chọn đúng card.

5. HUB12 và HUB75 khác gì nhau?

Đây là chuẩn giao tiếp của module. P10 đơn sắc thường dùng HUB12, còn P10 full color ngoài trời thường dùng HUB75. Chọn sai chuẩn sẽ không ghép card đúng được.

6. Có nên cắt module để vừa khung không?

Không nên. Cách đúng là chỉnh lại kích thước phủ LED theo bước module, sau đó làm viền ngoài cho đẹp.

7. Nên dùng nguồn Meanwell hay nguồn thường?

Nếu biển chạy ngoài trời, chạy liên tục hoặc làm cho khách cần ổn định lâu dài thì nên ưu tiên nguồn tốt, có công suất rõ ràng và chạy mát hơn.

8. Vì sao biển hay bị sáng đầu tối cuối?

Nguyên nhân thường là thiếu nguồn (đây thường là nguyên nhân chính), sụt áp, chia nguồn chưa đều hoặc dây cấp quá dài.

Qua những gì đã chia sẻ trên

Muốn làm biển LED bài bản đúng cách, bạn chỉ cần nhớ một thứ tự rất đơn giản:

Xác định kích thước phủ LED → tính số module → tính độ phân giải → tính công suất → chọn nguồn → chọn card → thiết kế khung → đi dây và hoàn thiện

Đó là cách làm thực tế nhất, ít sai nhất và cũng là tinh thần đúng nhất của bài toán cách tính toán thiết kế làm biển led ma trận. Khi bạn làm đúng từ đầu, bạn không chỉ tiết kiệm chi phí mà còn giúp bộ biển chạy ổn định, dễ bảo trì và đẹp hơn nhiều sau khi hoàn thiện.
