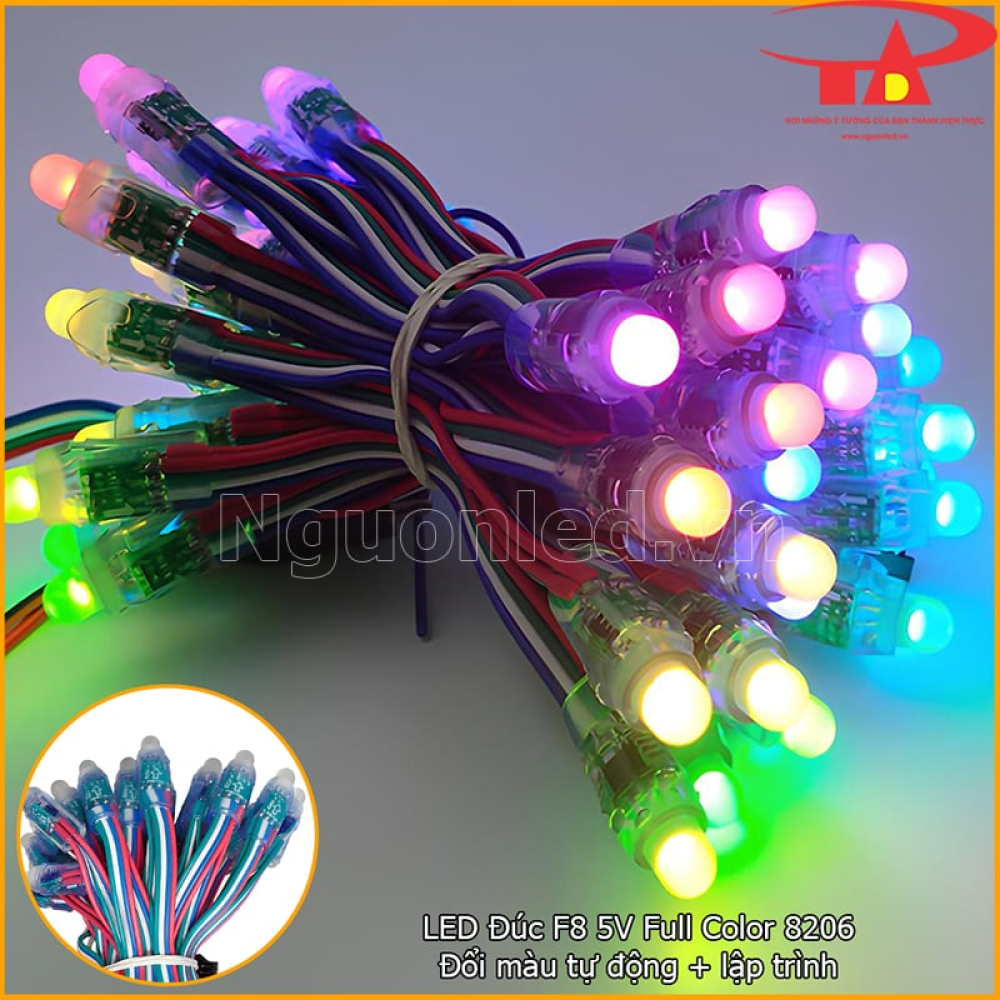

LED đúc F8 5V Full Color IC 8206

LED đúc F8 IC 8206 tự chạy và nhận điều khiển như thế nào?

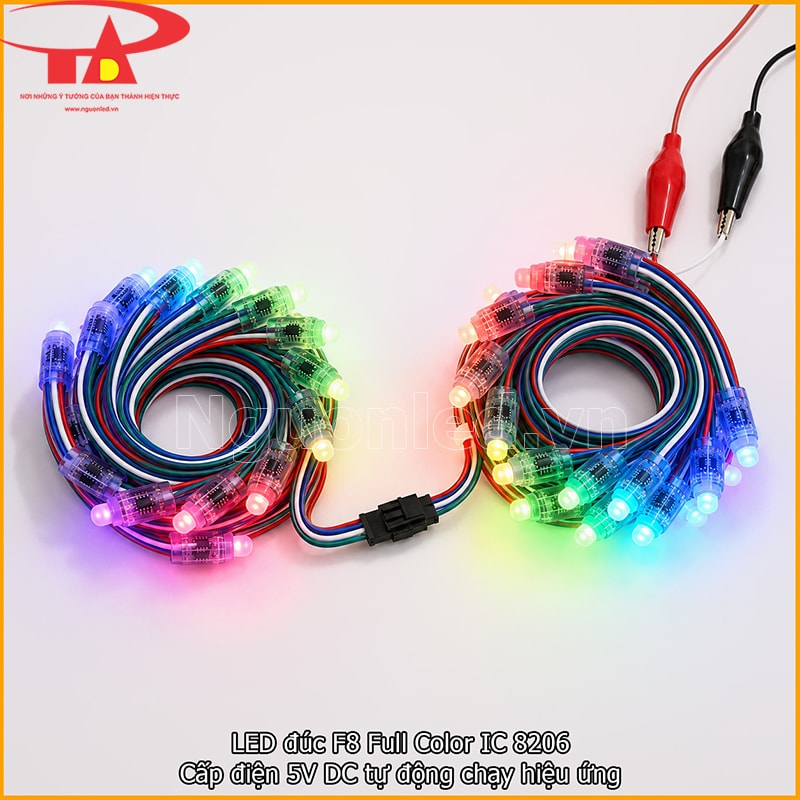

Cấp nguồn 5V, hiệu ứng tích hợp tự hoạt động

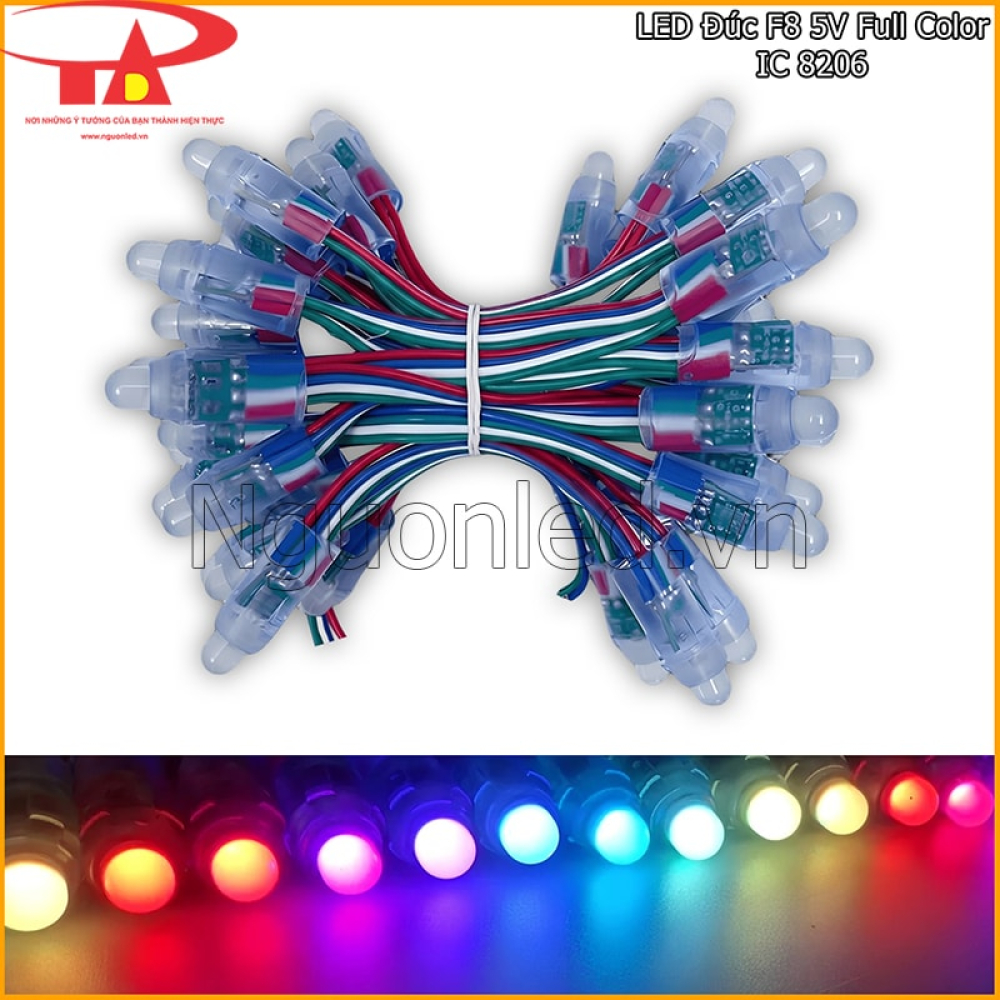

• LED đúc F8 Full Color 8206 được tích hợp sẵn chương trình hiệu ứng trong IC. Chỉ cần cấp đúng DC 5V, dây LED có thể tự đổi màu và chạy các hiệu ứng mặc định mà không cần gắn thêm mạch điều khiển. Cách sử dụng này phù hợp khi chỉ cần hiệu ứng có sẵn, giúp phần điều khiển đơn giản và không phải cài đặt chương trình trước khi cho LED hoạt động.
• Hiệu ứng tự chạy là chương trình đã có sẵn trong IC, không phải chế độ để người dùng tự chọn từng màu, tốc độ hay kiểu chạy theo ý muốn.

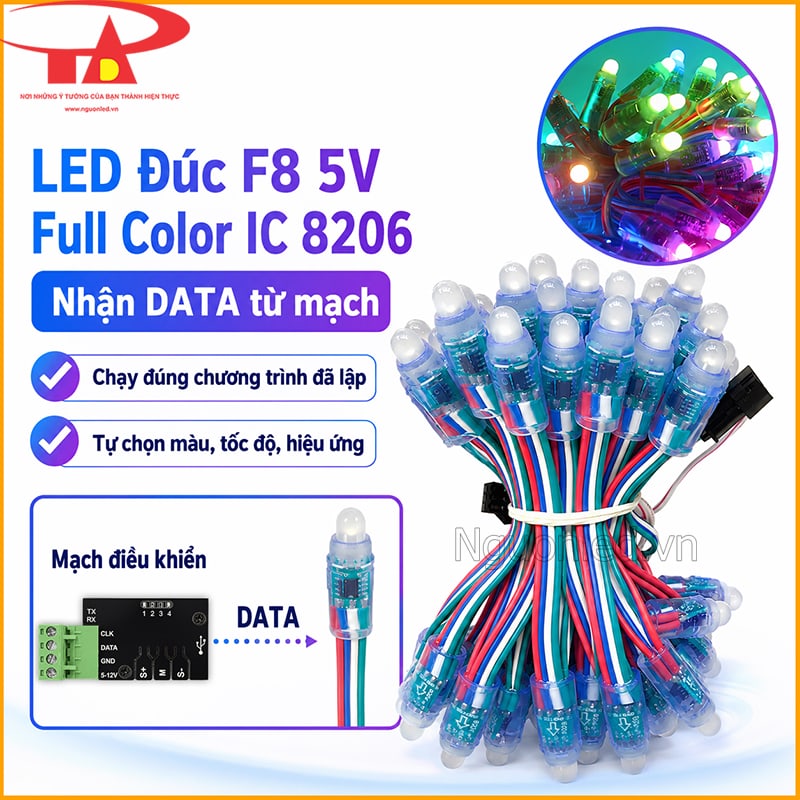

Khi nhận DATA từ mạch, LED chạy theo chương trình đã lập

• Nếu muốn tự chọn màu, chỉnh tốc độ, hướng chạy hoặc thay đổi kiểu hiệu ứng, LED đúc F8 IC 8206 vẫn có thể kết nối với mạch điều khiển tương thích. Khi mạch gửi tín hiệu DATA, dây LED sẽ chạy theo chương trình của mạch thay cho hiệu ứng tự chạy mặc định.
• Một số mạch có thể tham khảo gồm One Full Lite, LED Full Mini, mạch pháo hoa, OneFull viền F1000 và mạch nháy theo nhạc, tùy khả năng hỗ trợ của từng loại. Riêng mạch nháy theo nhạc cần chọn loại hỗ trợ IC 8206 hoặc chuẩn tín hiệu tương thích; không phải mạch nháy theo nhạc nào cũng dùng được với dòng LED này.

• Nếu công trình cần giữ cố định một màu hoặc bắt buộc chạy đúng một chương trình riêng ngay từ đầu, không nên chỉ dựa vào hiệu ứng tự chạy mặc định mà cần kết hợp mạch điều khiển phù hợp.

LED đúc F8 5V Full Color IC 8206 có gì đáng chú ý khi chạy nhiều bóng?

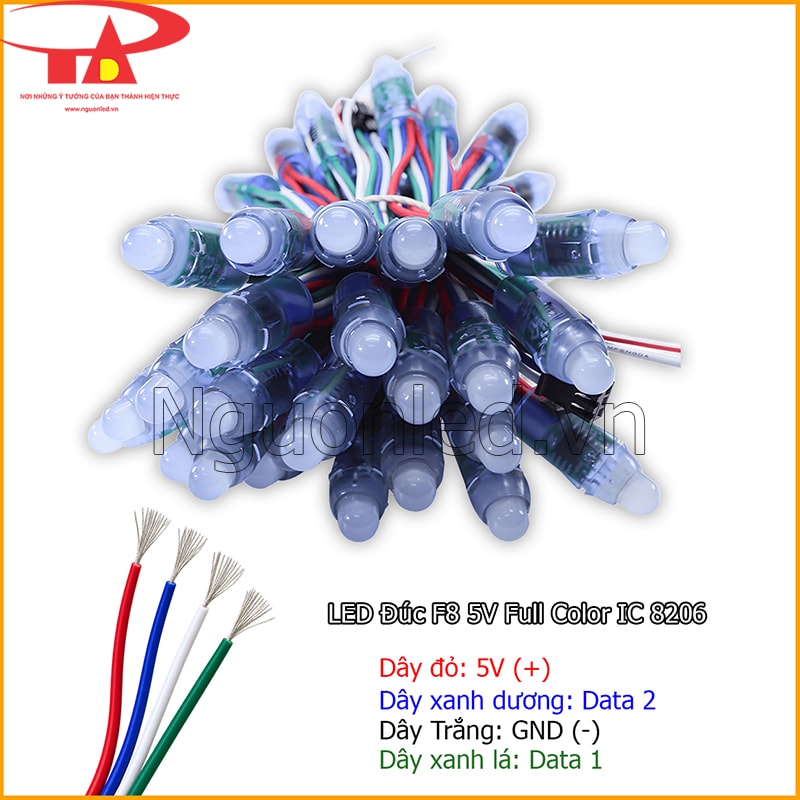

Nhận diện 4 dây nguồn và tín hiệu

• Dây LED đúc F8 IC 8206 sử dụng cấu trúc 4 PIN, gồm hai dây cấp nguồn và hai dây truyền dữ liệu:
  • Dây đỏ: +5V
  • Dây trắng: GND/âm
  • Dây xanh lá: DATA 1
  • Dây xanh dương: DATA 2
• Hai dây đỏ và trắng dùng để cấp điện cho dây LED, còn DATA 1 và DATA 2 truyền tín hiệu giữa các bóng. Nhận đúng chức năng từng dây sẽ giúp việc kiểm tra và xử lý hệ LED nhiều bóng chính xác hơn.

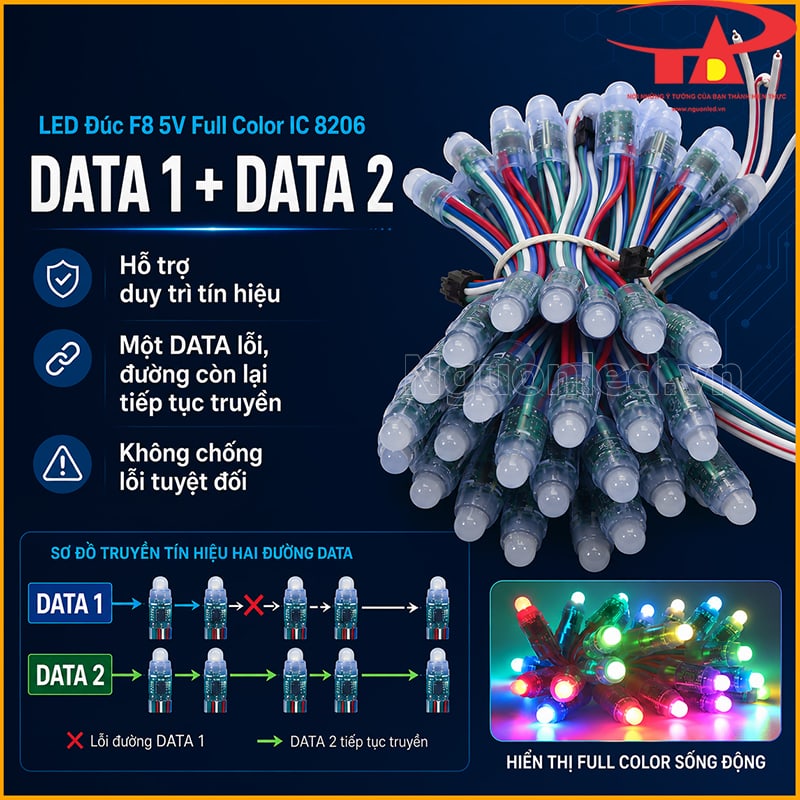

Vai trò của DATA 1 và DATA 2 khi đường truyền gặp lỗi

• LED đúc F8 Full Color IC8206 sử dụng hai đường DATA chạy dọc theo chuỗi LED để hỗ trợ duy trì tín hiệu. Khi một bóng gặp một số lỗi liên quan đến IC hoặc đường truyền làm gián đoạn một đường DATA, đường còn lại có thể giúp tín hiệu tiếp tục đến bóng kế tiếp và các bóng phía sau.
• Cơ chế này chủ yếu hỗ trợ những lỗi liên quan đến IC hoặc đường dữ liệu, không phải mọi trường hợp hư hỏng. Nếu dây LED bị mất +5V, GND, đứt dây điện, bung đầu nối hoặc mất cả hai đường DATA, phần phía sau vẫn có thể ngừng hoạt động. Vì vậy, “bỏ lỗi” ở IC 8206 nên hiểu là khả năng duy trì đường truyền trong những trường hợp phù hợp, không phải chống lỗi tuyệt đối.

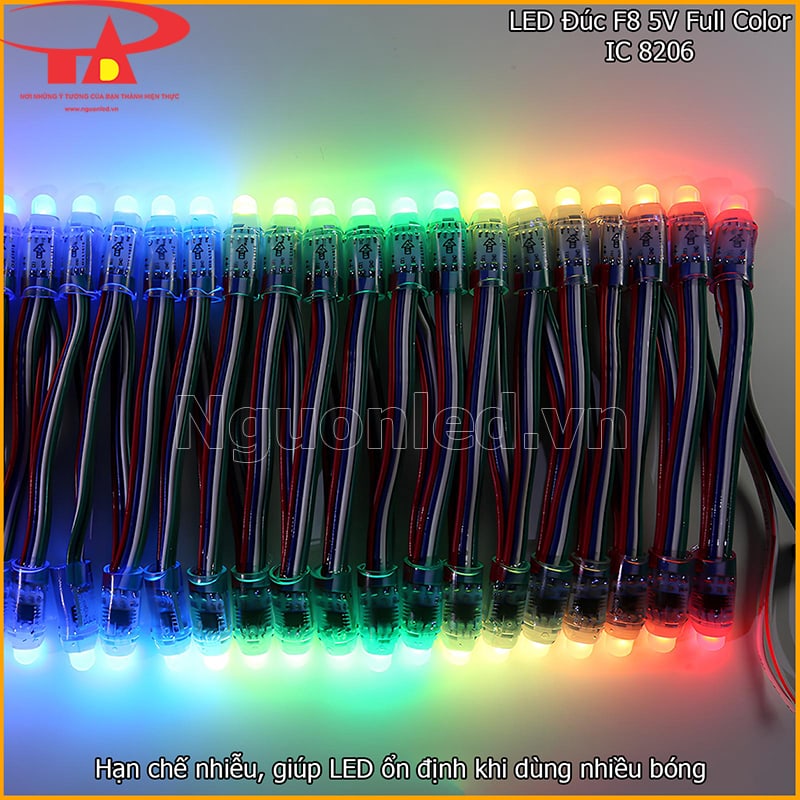

Hạn chế nhiễu và giữ chuyển màu ổn định khi hệ LED có nhiều bóng

• Khi tín hiệu phải truyền qua nhiều bóng, nhiễu hoặc chất lượng đường truyền không tốt có thể làm một số vị trí hiển thị sai màu, nhảy màu hoặc chạy thiếu ổn định. IC8206 có khả năng hạn chế những hiện tượng này trong điều kiện sử dụng phù hợp, nhờ đó các hiệu ứng chuyển màu liên tục có thể giữ được cảm giác liền mạch hơn khi số lượng điểm LED tăng.
• Khả năng này không thay thế việc cấp nguồn và đi dây đúng kỹ thuật. Sụt áp, dây DATA quá dài, đầu nối kém, nguồn không ổn định hoặc cách bố trí hệ thống chưa phù hợp vẫn có thể làm LED hiển thị sai màu hoặc hoạt động không ổn định.

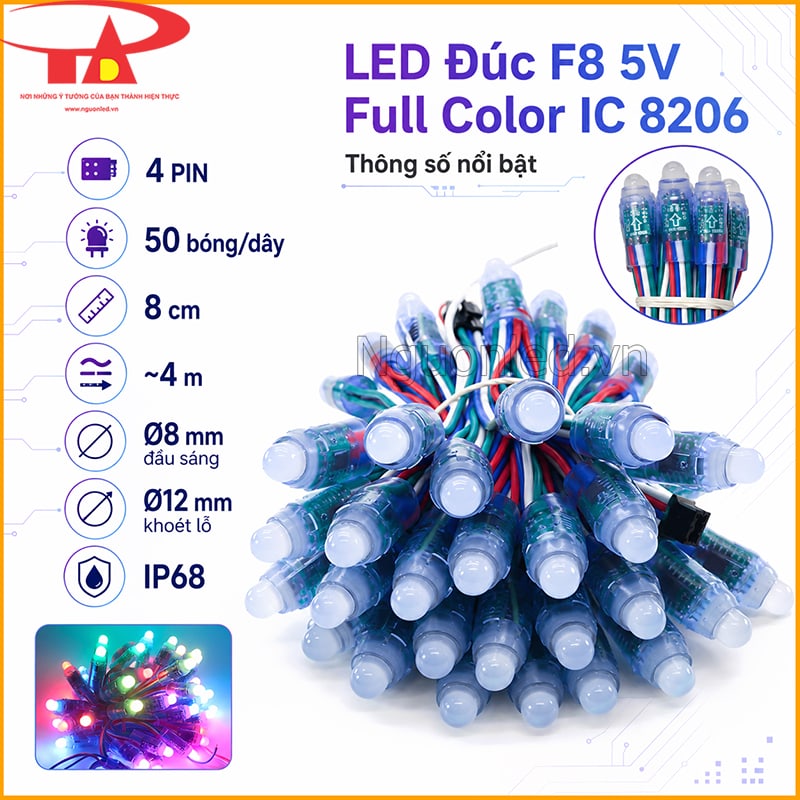

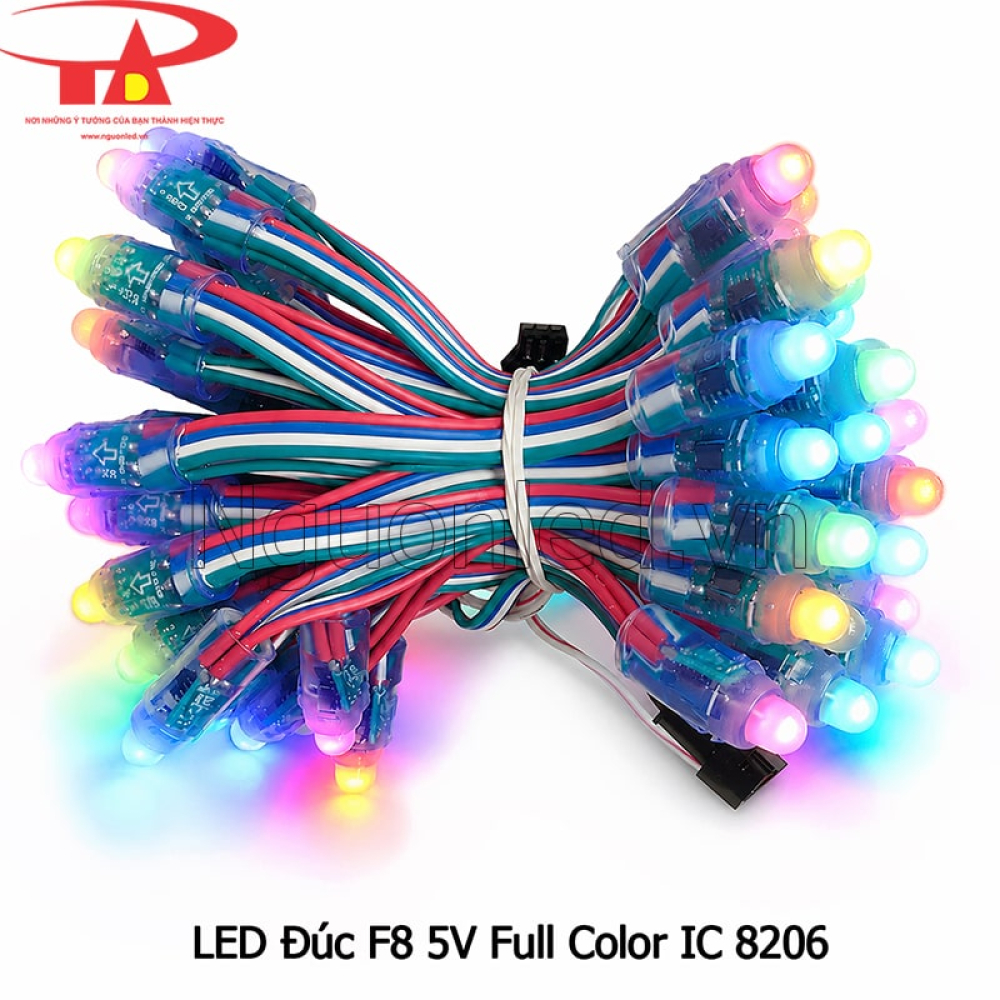

Thông số kỹ thuật LED đúc F8 5V Full Color IC 8206

• Tên sản phẩm: LED đúc F8 5V Full Color IC 8206
• Mã sản phẩm: LĐF85VF8206
• Điện áp hoạt động: DC 5V
• Công suất: 0.3W/bóng
• IC điều khiển: 8206
• Chế độ mặc định: tự chạy hiệu ứng khi cấp đúng nguồn 5V
• Điều khiển ngoài: dùng mạch hỗ trợ IC8206 hoặc chế độ/tín hiệu tương thích
• Màu sắc: Full Color
• Cấu trúc dây: 4 PIN
  • Đỏ: +5V
  • Trắng: GND
  • Xanh lá: DATA 1
  • Xanh dương: DATA 2
• Số lượng: 50 bóng/dây
• Khoảng cách giữa các bóng: 8 cm
• Chiều dài dây: khoảng 4 m
• Đường kính đầu bóng: Ø8 mm
• Đế bóng/kích thước khoét lỗ: Ø12 mm
• Góc chiếu sáng: 120°
• Quang thông: 9–15 lm/bóng
• Chỉ số hoàn màu (CRI): Ra 80
• Cấp bảo vệ: IP68
• Nhiệt độ làm việc: −25 đến 65°C
• Tuổi thọ: 30.000 giờ
• Tuân thủ: CE, RoHS

Sản phẩm thuộc nhóm bóng LED đúc F5, F8 và LED ruồi, thuận tiện để đối chiếu kích thước và chọn đúng dòng LED theo nhu cầu thi công.

Ứng dụng LED đúc F8 Full Color 8206 trong quảng cáo và trang trí

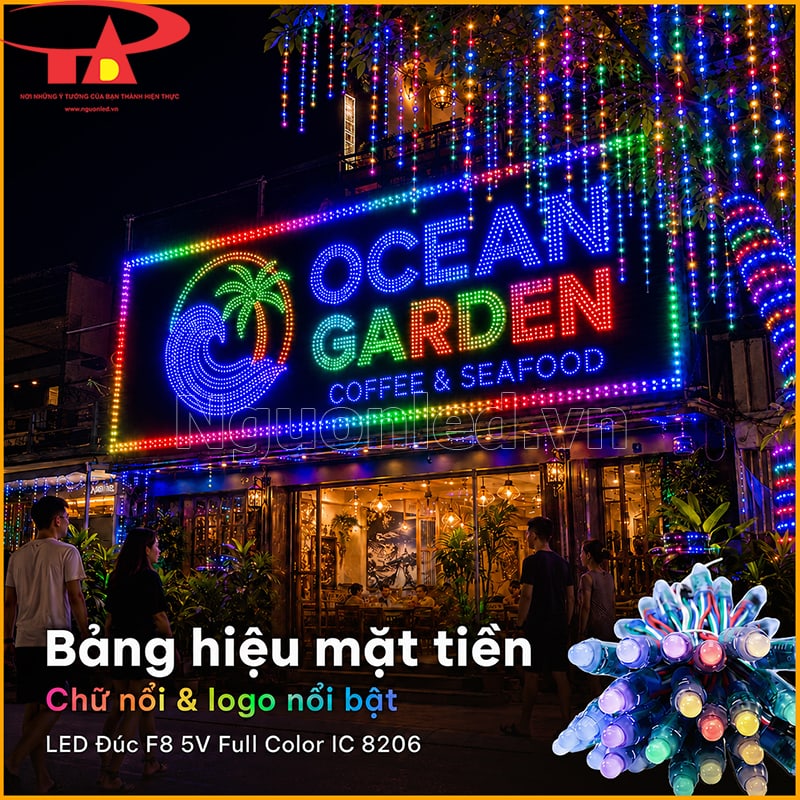

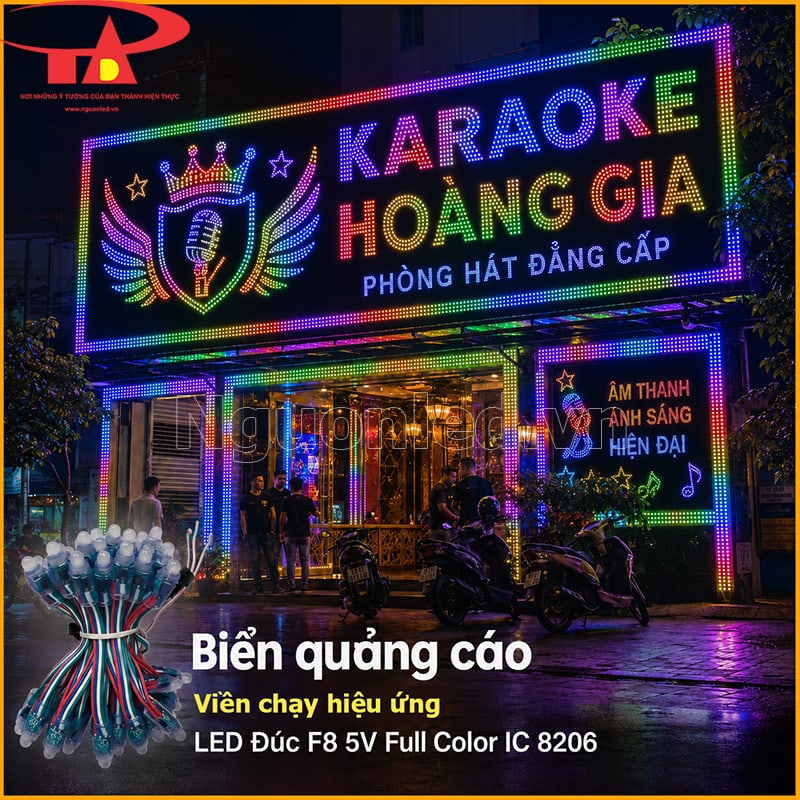

Biển quảng cáo và viền chạy hiệu ứng

• Trên biển quảng cáo, LED đúc F8 IC 8206 thường được bố trí theo đường viền của bảng, nét chữ nổi, logo, khung biển, mặt tiền hoặc đường mái. Ban ngày những đường nét này tạo hình cho biển; đến tối, ánh sáng chạy theo từng đoạn làm phần chữ và logo có thêm chuyển động, giúp người nhìn dễ nhận ra hình dáng của bảng từ xa.

• Với các mẫu đèn LED quảng cáo chỉ cần hiệu ứng đơn giản, có thể dùng chương trình tự chạy có sẵn. Nếu muốn ánh sáng chạy theo từng đoạn viền, đổi màu theo nhịp riêng hoặc tạo kiểu chạy riêng cho logo, có thể kết hợp mạch điều khiển phù hợp. Cách bố trí này đặc biệt hợp với bảng karaoke, bảng chữ nổi hoặc mặt tiền cần đường sáng chuyển động rõ ràng thay vì chỉ sáng cố định.

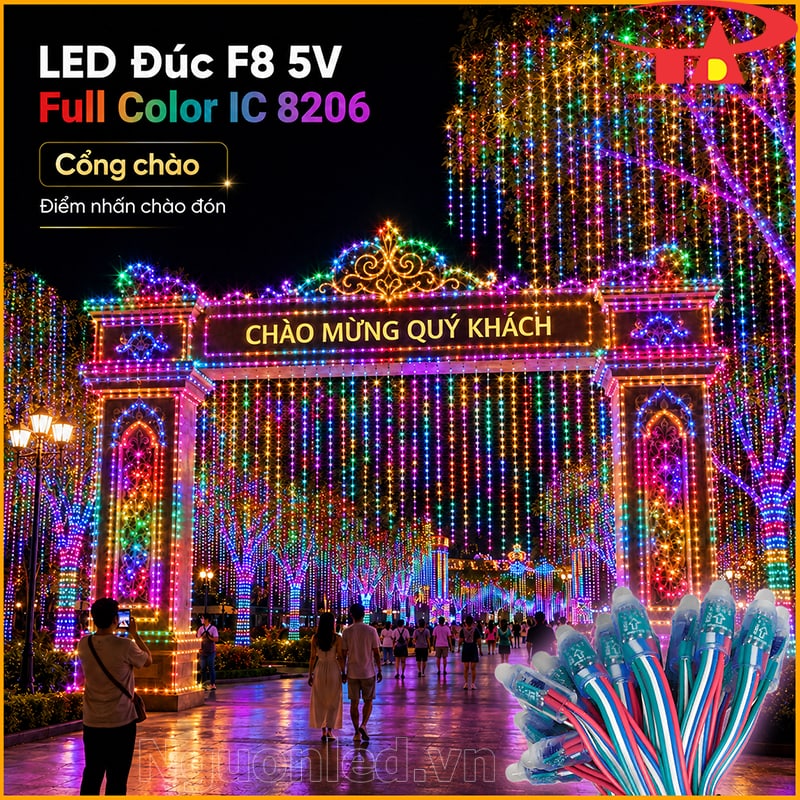

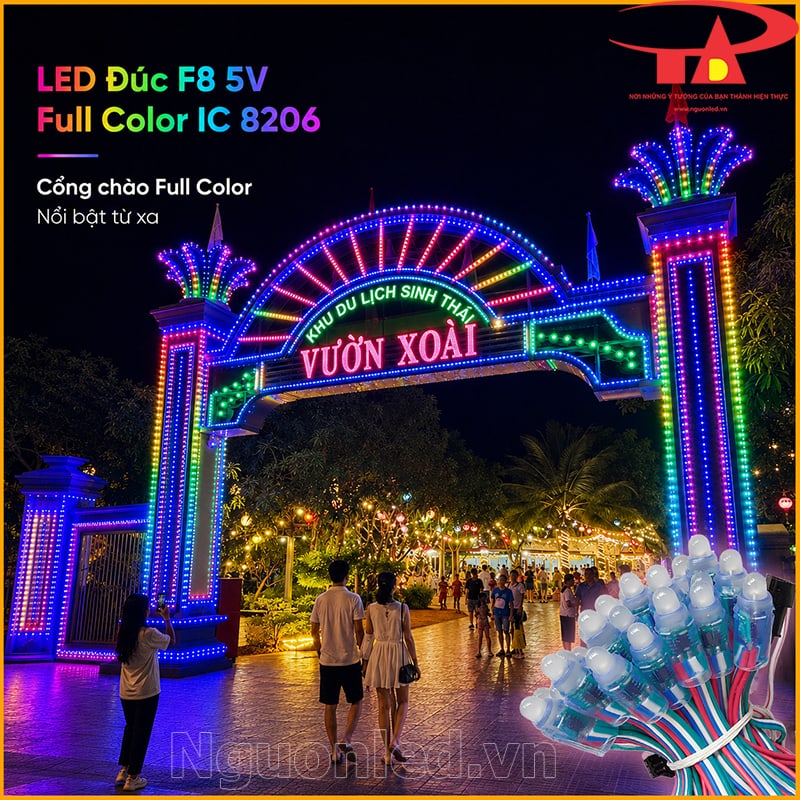

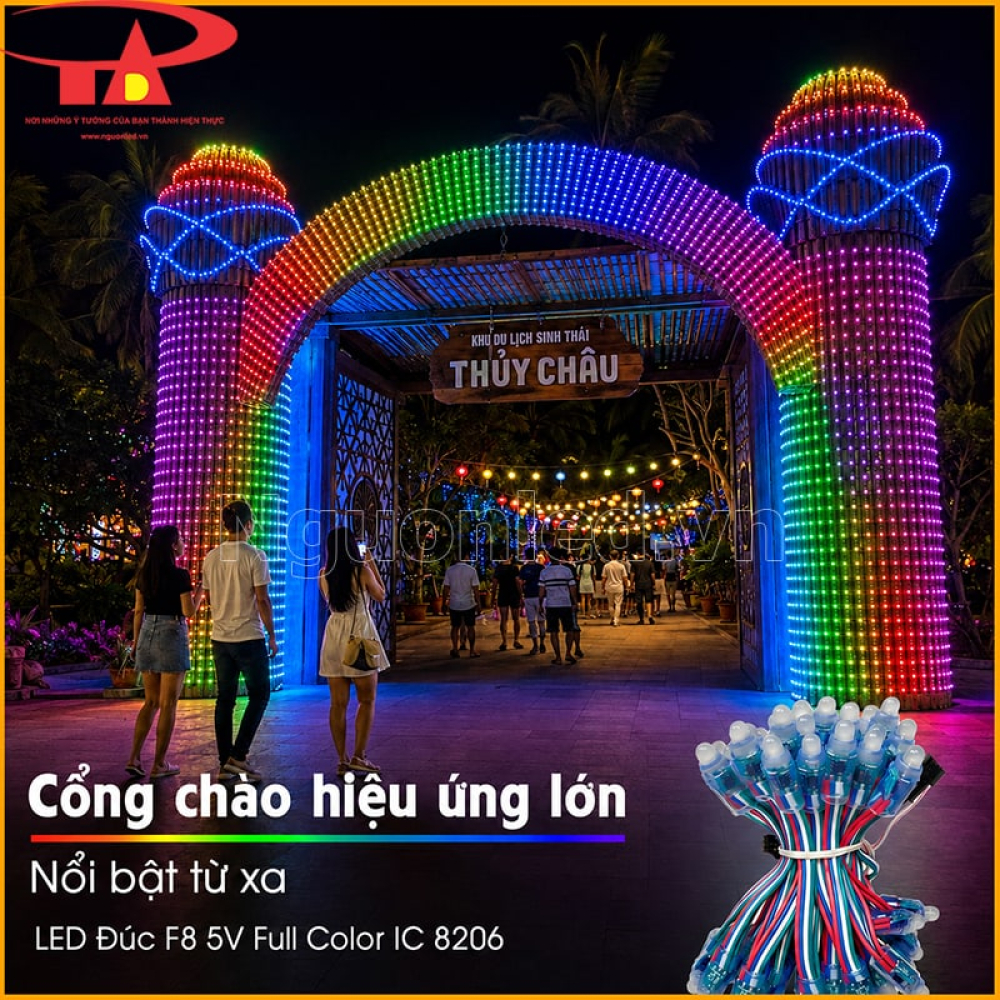

Cổng chào và hạng mục hiệu ứng lớn

• Cổng chào thường được nhìn thấy toàn bộ hình dáng từ một khoảng cách khá xa. Vì vậy, điều quan trọng không chỉ nằm ở từng điểm sáng riêng lẻ mà còn ở nhịp chuyển động trên cả khung cổng. Khi dây LED F8 IC 8206 đi theo mái vòm, trụ đứng hoặc những đường nét trang trí, màu sắc chuyển từ khu vực này sang khu vực khác làm công trình có chiều sâu và sinh động hơn khi nhìn từ xa.

• Cổng cưới, lễ hội hay khu chụp hình có thể dùng nhịp màu tươi vui, rộn ràng để tạo cảm giác chào đón ngay từ lối vào. Ở hội chợ, sân khấu, sự kiện hoặc đường hầm ánh sáng, nhiều tuyến LED chạy nối tiếp tạo cảm giác ánh sáng lan dọc theo chiều dài công trình, làm không gian nhộn nhịp hơn khi đông người qua lại. Hạng mục đơn giản có thể dùng hiệu ứng có sẵn; nếu cần nhiều khu vực chạy cùng nhịp hoặc thay đổi theo từng thời điểm, mạch điều khiển sẽ phù hợp hơn.

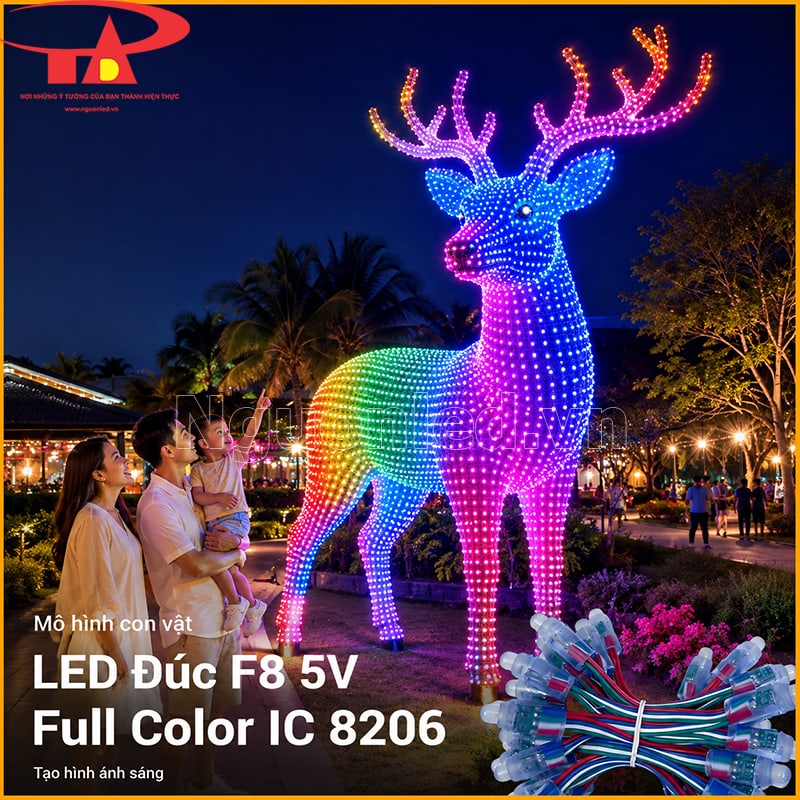

Mô hình và tạo hình ánh sáng

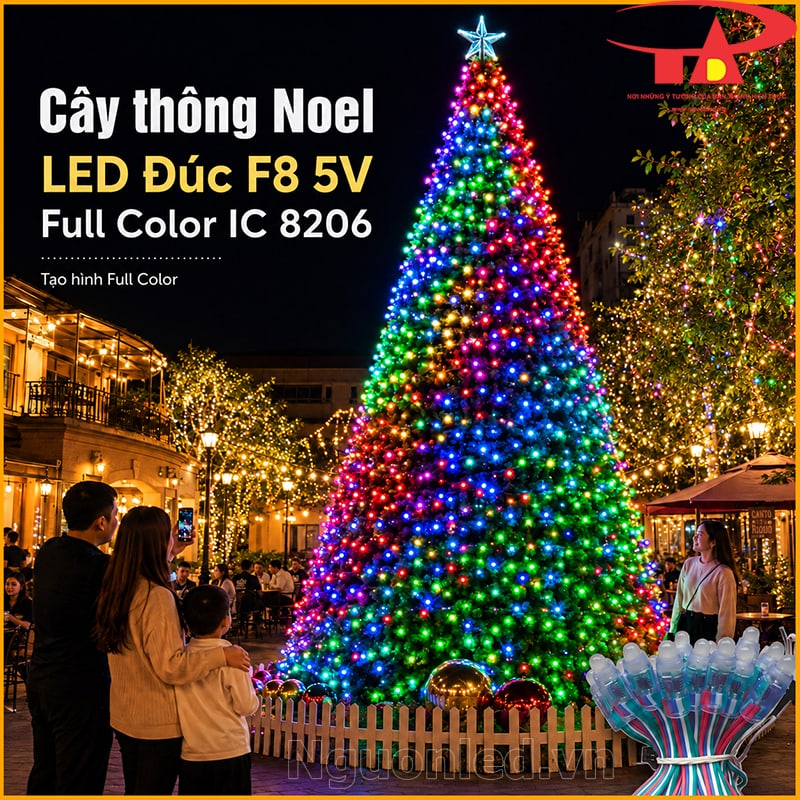

• LED đúc F8 IC 8206 có thể bố trí bám theo đường nét và hình khối của mô hình để người xem nhận ra rõ dáng khi trời tối. Những điểm sáng chạy theo cành cây thông Giáng sinh, cánh hoa, thân con vật, linh vật, quả cầu hay ngôi sao làm phần tạo hình nổi rõ; khi màu sắc chuyển động theo từng đoạn, mô hình có thêm nhịp và bớt cảm giác như một khối sáng đứng yên.

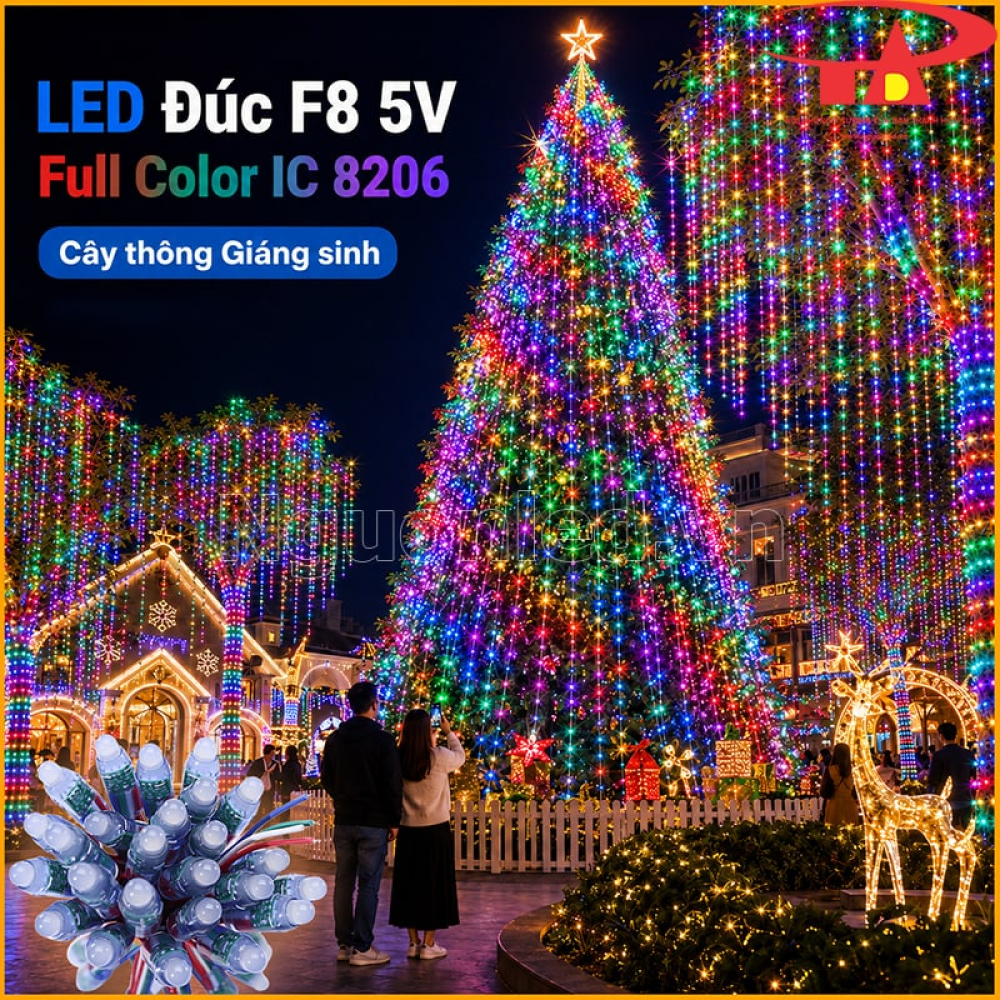

• Ở mô hình 3D hoặc tiểu cảnh lớn, LED có thể được bố trí ở nhiều mặt để phần trước, hai bên và chiều sâu đều có ánh sáng. Một cây thông, cụm hoa hay linh vật vì thế nhìn đầy đặn và sinh động hơn khi quan sát từ nhiều hướng. Cách trang trí này hợp với dịp Giáng sinh, lễ hội, khu chụp hình hoặc những nơi cần không khí vui tươi, nhiều màu sắc nhưng vẫn giữ được hình dáng chính của mô hình.

Cảnh quan dịch vụ và khu vui chơi

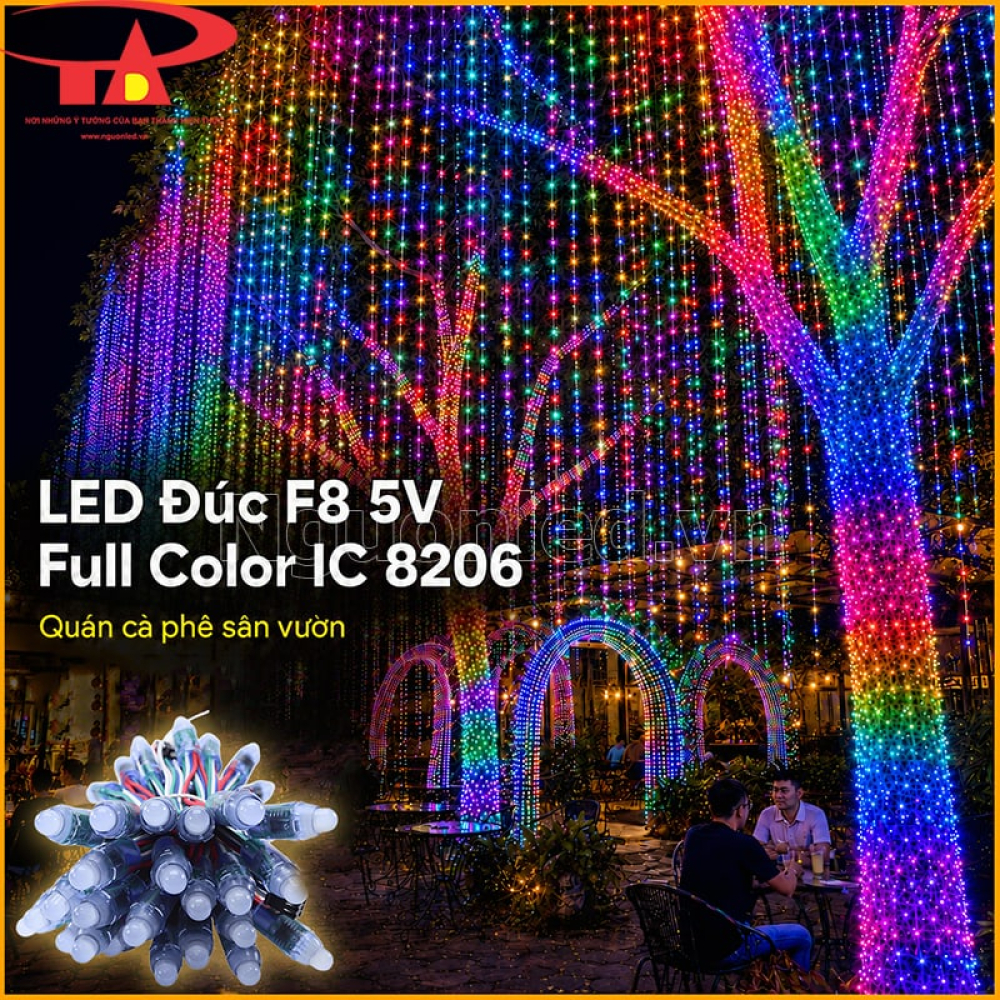

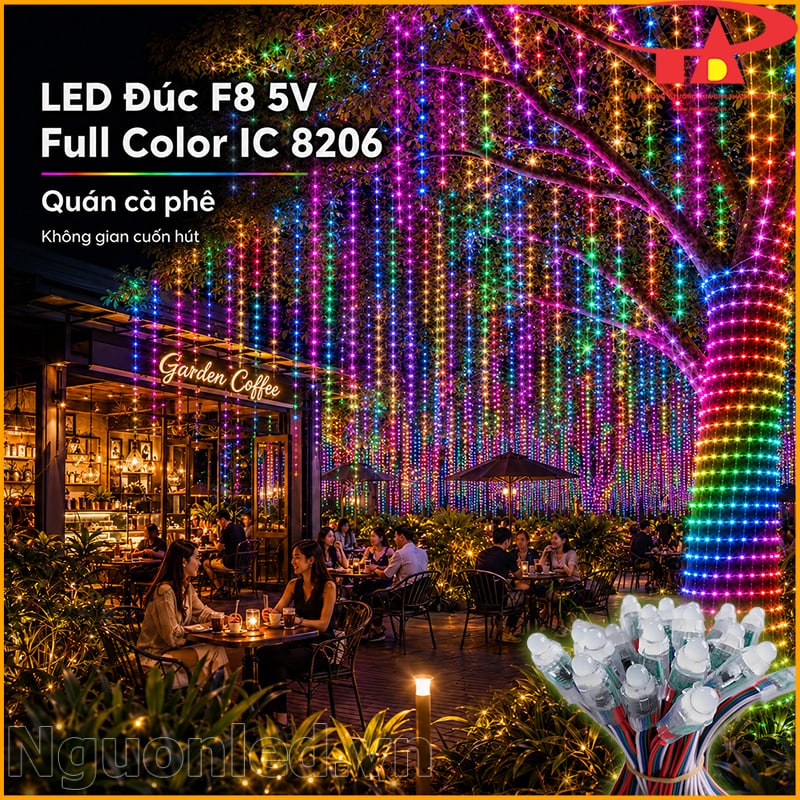

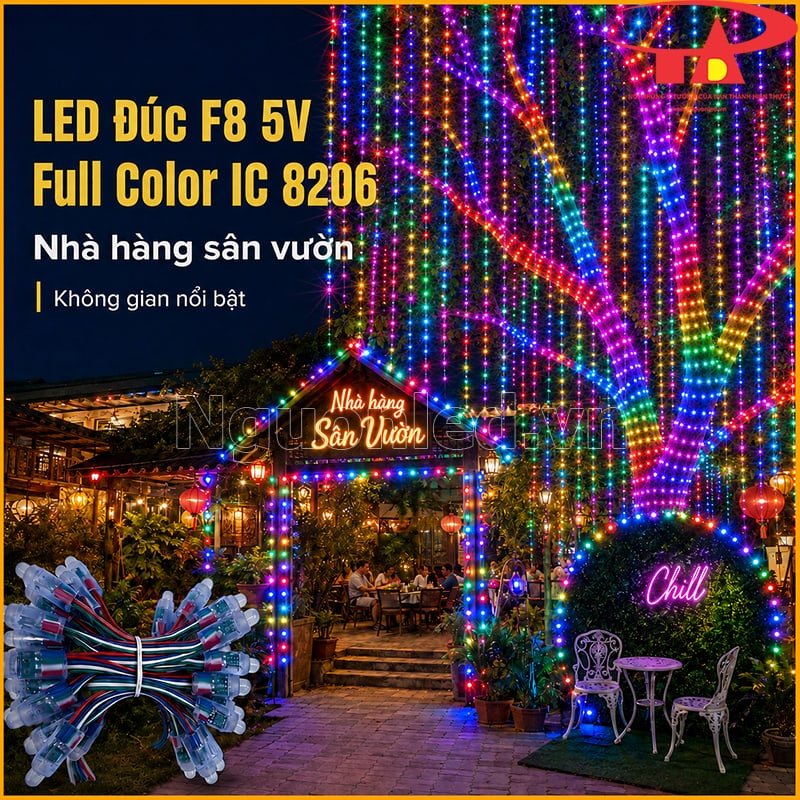

• Trong quán cà phê và nhà hàng, ánh sáng thường dễ chịu hơn khi tập trung vào một vài điểm có chủ ý thay vì phủ màu khắp không gian. Dây LED F8 Full Color IC 8206 có thể quấn quanh thân cây, thả từ tán xuống, tạo điểm sáng ở lối vào hoặc làm nền cho một góc chụp hình. Hiệu ứng chuyển màu chậm giữ được sự sinh động mà vẫn để khách ngồi gần cảm thấy thoải mái.

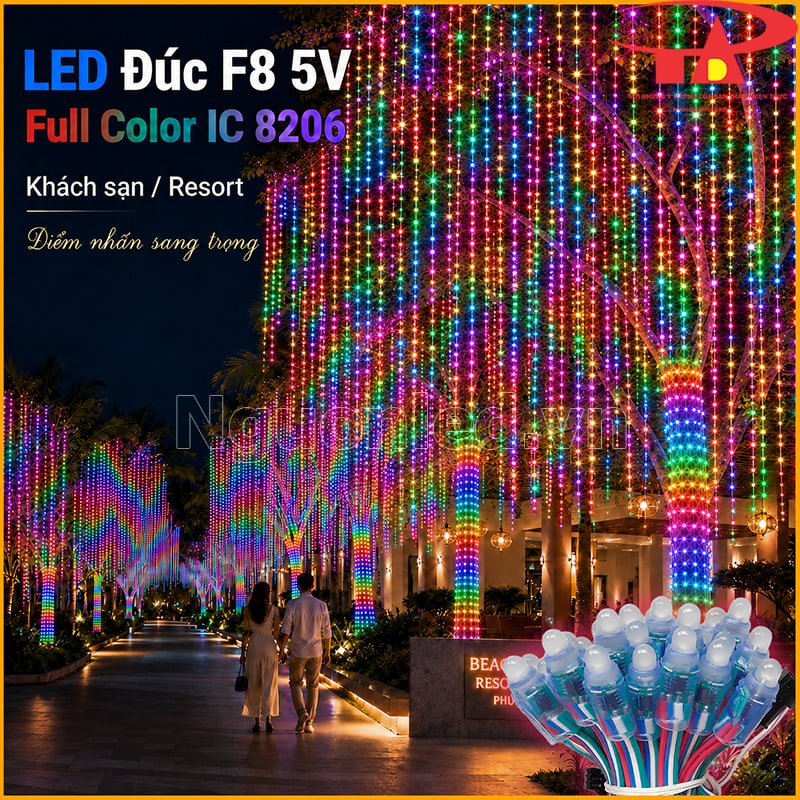

• Khách sạn và khu nghỉ dưỡng lại cần một nhịp ánh sáng khác. Hàng cây, lối dạo hay khoảng sân thường hợp với màu chuyển nhẹ và tốc độ vừa phải, để ban đêm có điểm nhấn nhưng không làm mất vẻ yên tĩnh của không gian. Riêng phòng karaoke có thể dùng nhịp sáng nhanh và rõ hơn; khi kết hợp mạch nháy theo nhạc phù hợp, màu sắc thay đổi theo âm thanh làm không khí sôi động hơn.

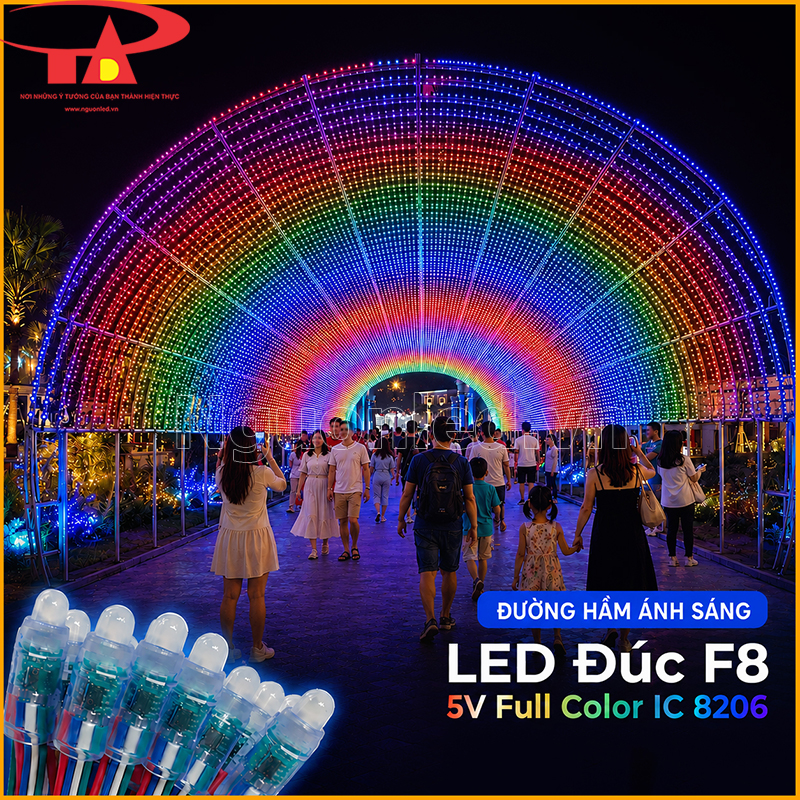

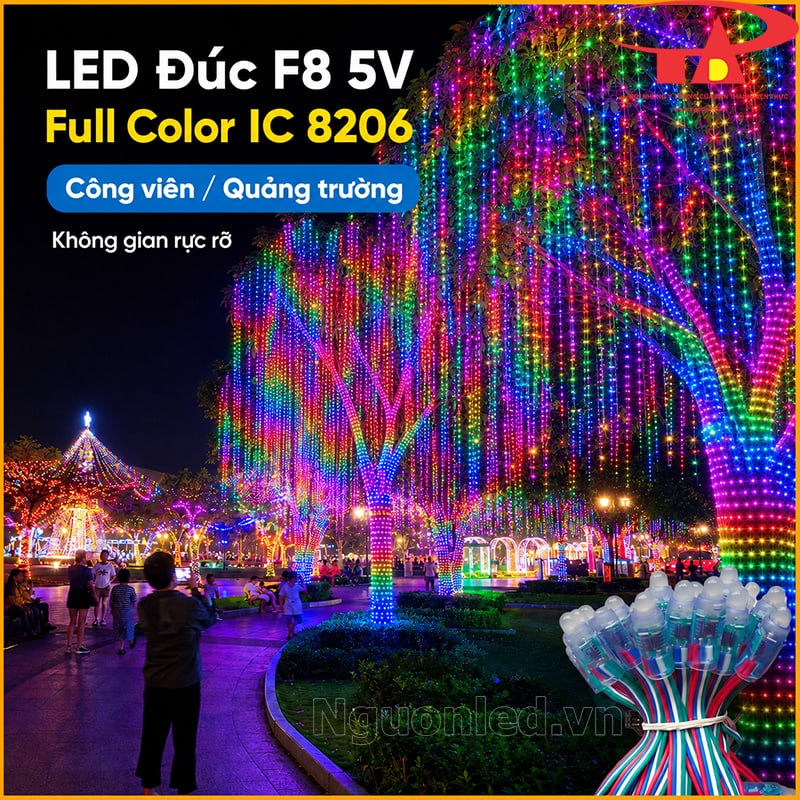

• Công viên, quảng trường hoặc khu vui chơi thường có nhiều lớp ánh sáng cùng xuất hiện trong một tầm nhìn: thân cây quấn đèn, các sợi sáng thả từ tán, mô hình phát sáng xen giữa lối đi và những cụm LED chuyển màu ở khoảng xa. Khi bố trí hợp lý, từng khu vẫn có điểm nhấn riêng mà tổng thể không bị rời rạc; về đêm, cả không gian có thêm nhịp chuyển động phù hợp với những nơi đông người và nhiều hoạt động vui chơi.

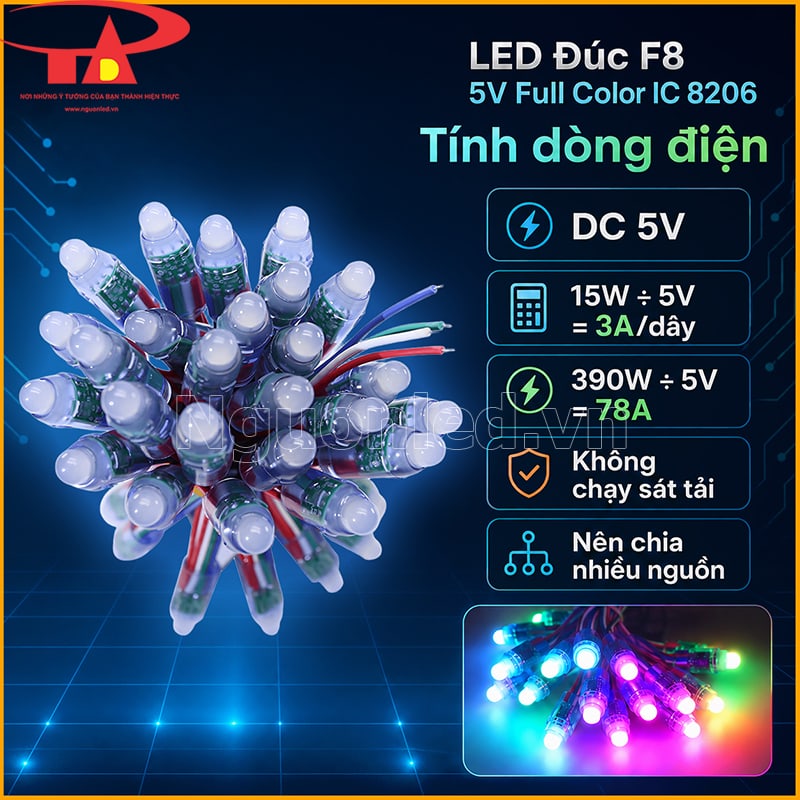

Chọn nguồn 5V cho LED đúc F8 IC 8206

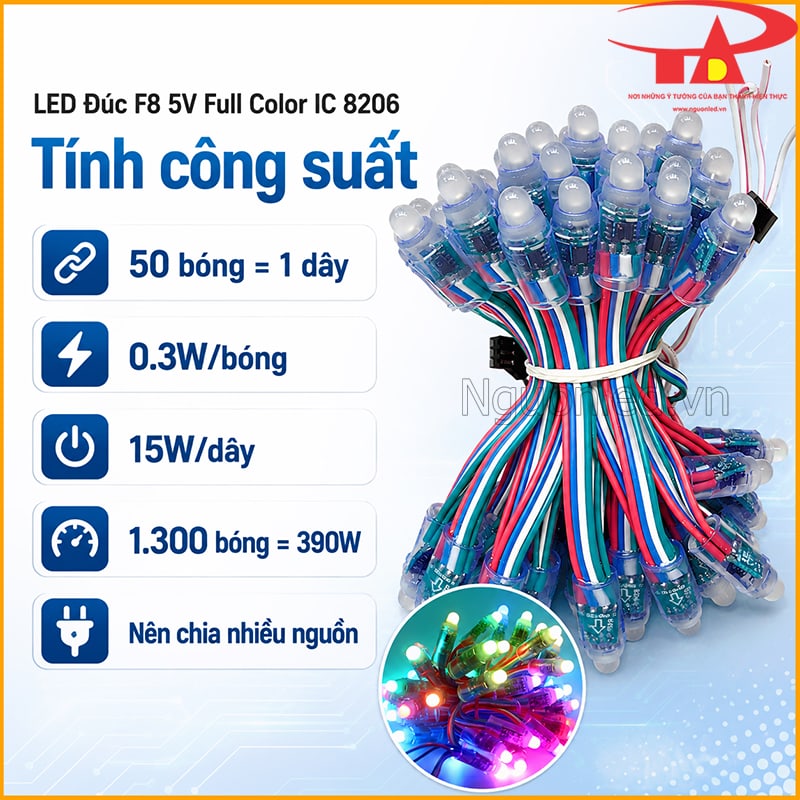

Tính công suất và dòng điện theo số lượng bóng

• Mỗi dây có 50 bóng, vì vậy nếu đã xác định tổng số bóng cần dùng, có thể lấy tổng số bóng ÷ 50 để ước lượng số dây. Chẳng hạn, công trình cần 500 bóng thì tương đương khoảng 10 dây; số lượng thực tế vẫn nên căn theo cách bố trí bóng trên công trình.
• Công suất danh định của LED đúc F8 IC 8206 là 0.3 W/bóng. Một dây 50 bóng có công suất:
  • 50 bóng × 0.3W = 15W/dây
• Ở điện áp DC5V, dòng điện tính theo công suất danh định vào khoảng:
  • 15W ÷ 5V = 3A/dây
• Nếu công trình sử dụng 1.300 bóng, tổng công suất danh định là:
  • 1.300 bóng × 0.3W = 390W

• Dòng điện tương ứng ở 5V:
  • 390W ÷ 5V = 78A
• Khi chọn nguồn, không nên lấy đúng 390W hoặc 78A làm giới hạn rồi để nguồn thường xuyên chạy sát mức tối đa. Phần công suất dự phòng cần cân nhắc theo loại nguồn, khả năng tản nhiệt và điều kiện vận hành thực tế, thay vì mặc định 2 nguồn 5V 40A sẽ phù hợp cho 1.300 bóng.

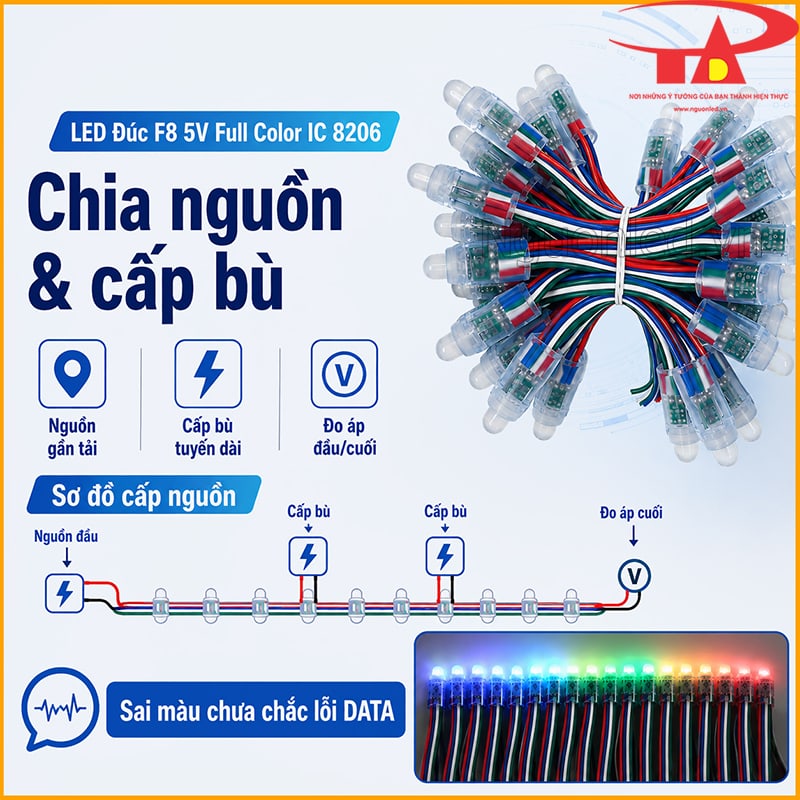

Chia nguồn và cấp bù khi số lượng LED tăng

• LED F8 Full Color IC 8206 hoạt động ở DC5V nên cần chú ý sụt áp khi dây cấp điện dài hoặc tải lớn. Điện áp giảm trên đường dây có thể khiến các bóng ở xa nguồn sáng yếu, lên màu không đúng hoặc hoạt động thiếu ổn định.
• Với hệ nhiều bóng, nên chia nguồn theo từng khu vực, đặt nguồn gần vị trí sử dụng và rút ngắn đường cấp điện. Những tuyến dài có thể cần cấp bù nguồn tại các điểm phù hợp để điện áp đến các nhóm LED không giảm quá nhiều. Khi cần kiểm tra, đo điện áp ở đầu và cuối tuyến lúc LED đang hoạt động sẽ cho biết mức sụt áp thực tế.

• Cần phân biệt sụt áp nguồn với nhiễu tín hiệu DATA. Cả hai đều có thể làm dây LED hoạt động bất thường hoặc hiển thị sai màu, nhưng nguyên nhân không giống nhau; vì vậy không nên thấy phần cuối tuyến đổi màu sai là kết luận ngay đường DATA có vấn đề.

Cách đấu và lắp LED đúc F8 5V Full Color 8206

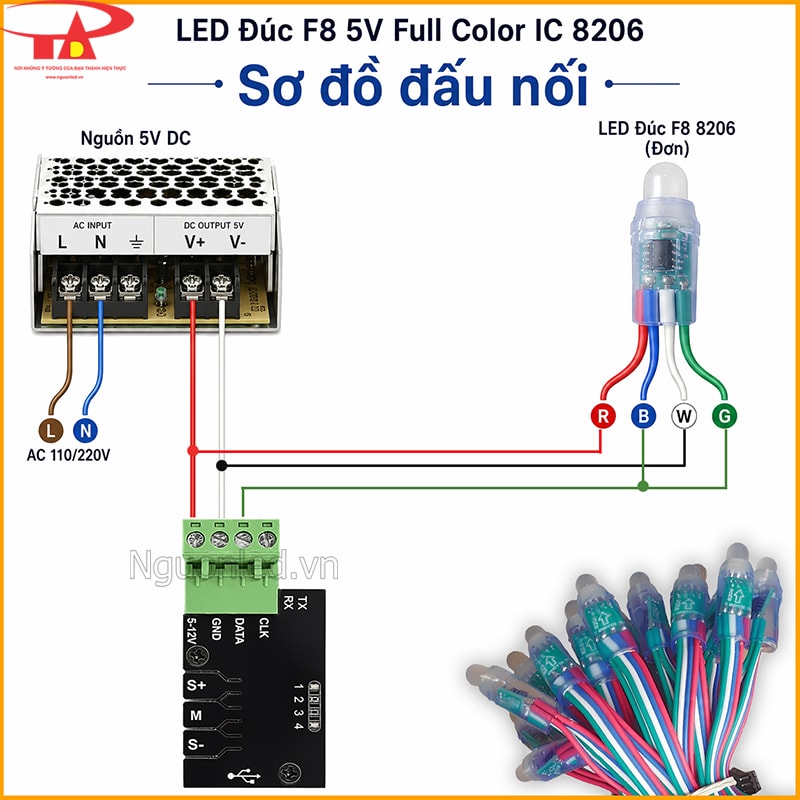

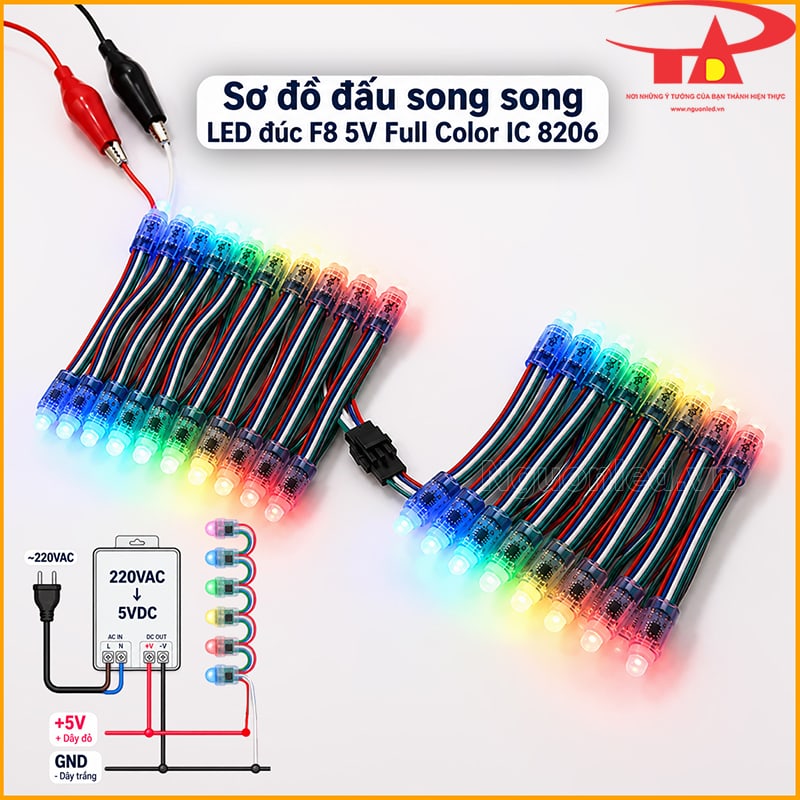

Sơ đồ cấp nguồn và kết nối DATA

• Trước khi đấu dây, cần xác định LED đúc F8 IC 8206 sẽ chạy hiệu ứng có sẵn hay chạy theo chương trình của mạch điều khiển. Dù dùng theo cách nào, phần bóng vẫn hoạt động bằng DC5V.

Chế độ tự động chạy:

• 220V AC → nguồn DC5V → dây LED đúc F8 IC 8206
• Ở chế độ này, nguồn 5V cấp đúng cực cho dây LED: dây đỏ vào +5V, dây trắng vào GND/âm. Không cấp 12V trực tiếp vào bóng và tuyệt đối không nối điện 220V vào dây LED.

Chạy theo mạch điều khiển:

• 220V AC → nguồn DC5V → LED và mạch điều khiển
• Nguồn DC 5V vẫn cấp điện cho dây LED, còn mạch điều khiển gửi tín hiệu qua đường DATA. Khi đấu nối, cần xác định đúng +5V, GND và DATA theo sơ đồ của mạch; GND của mạch điều khiển và GND của dây LED phải đấu chung với nhau.
• Dây LED F8 IC8206 sử dụng cấu trúc 4 PIN, trong đó DATA 1 là dây xanh lá và DATA 2 là dây xanh dương. Với One Full Lite, nếu danh sách IC không có IC8206 thì có thể chọn chế độ 1903 theo cấu hình đã thử thực tế. Khi đấu với mạch này, DATA 1 và DATA 2 ở đầu vào dây LED được nối chung và đưa vào cổng DATA của mạch, để cả hai đường dữ liệu cùng nhận tín hiệu điều khiển.

• Nên thử trước trên một dây LED để kiểm tra chiều DATA và khả năng hoạt động rồi mới triển khai toàn bộ hệ thống. Đây là cấu hình tương thích đã được thử trên One Full Lite, không có nghĩa IC8206 và IC1903 là cùng một loại IC

Khoét lỗ 12 mm và bố trí dây đúng chiều

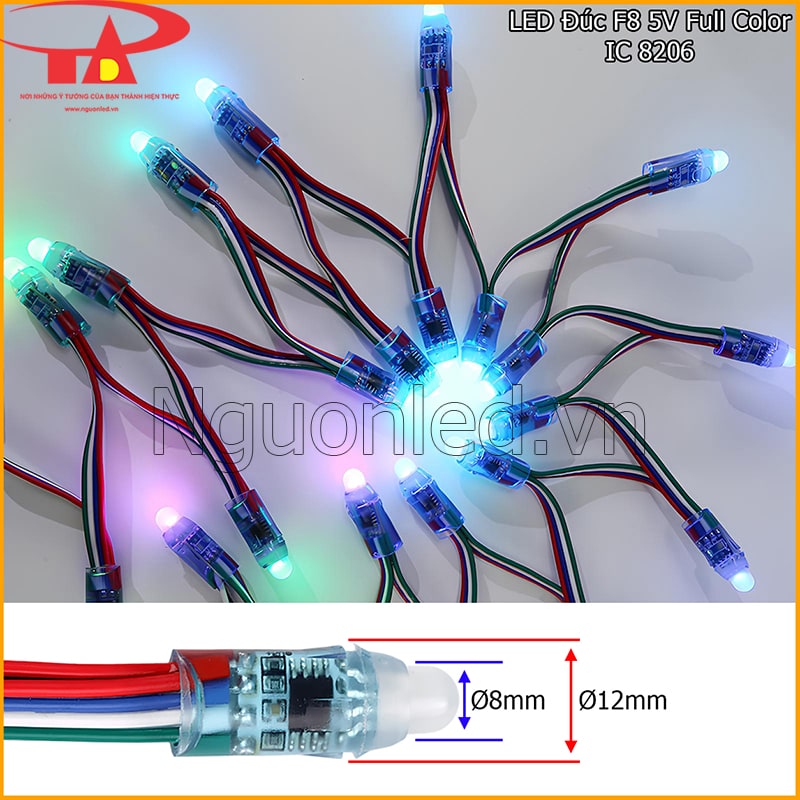

• Đầu bóng có đường kính khoảng 8 mm, phần đế lắp vào bảng hoặc khung dùng lỗ Ø12 mm. Dây nguyên bản có khoảng cách giữa hai bóng khoảng 8 cm, vì vậy khi lấy dấu khoan nên giữ đúng bước bóng để dây nằm vừa, không bị kéo căng hoặc dồn lại sau khi lắp.
• Trước khi gắn cố định, cần xác định đầu vào và chiều truyền DATA của dây. Khi đi dây, tránh kéo quá căng, xoắn mạnh hoặc gập sát chân bóng vì có thể làm đứt lõi dây hoặc hỏng điểm nối bên trong. Với bảng hiệu, cổng chào hoặc những vị trí cao, khó sửa chữa, nên thử sáng và kiểm tra tín hiệu trước khi gắn cố định toàn bộ bóng.

Bảo vệ nguồn, mạch và mối nối khi dùng ngoài trời

• Cấp bảo vệ IP68 áp dụng cho phần bóng LED, không đồng nghĩa nguồn, mạch điều khiển, đầu nối và các mối nối dây cũng đạt IP68. Khi lắp ngoài trời, các bộ phận này cần được che chắn hoặc đặt trong hộp kỹ thuật phù hợp, đồng thời xử lý chống nước ở những điểm dễ bị mưa tạt.
• Nguồn nên đặt ở vị trí khô ráo, tránh nơi có nước đọng nhưng vẫn cần đủ khoảng thoáng để tản nhiệt. Các đầu nối phải chắc chắn và bố trí dây sao cho nước mưa không chảy dọc theo dây vào hộp điện. Phần điện 220V AC cần được che kín và đặt ngoài tầm tay, nhất là ở lối đi, khu vực đông người hoặc nơi trẻ em có thể tiếp cận.

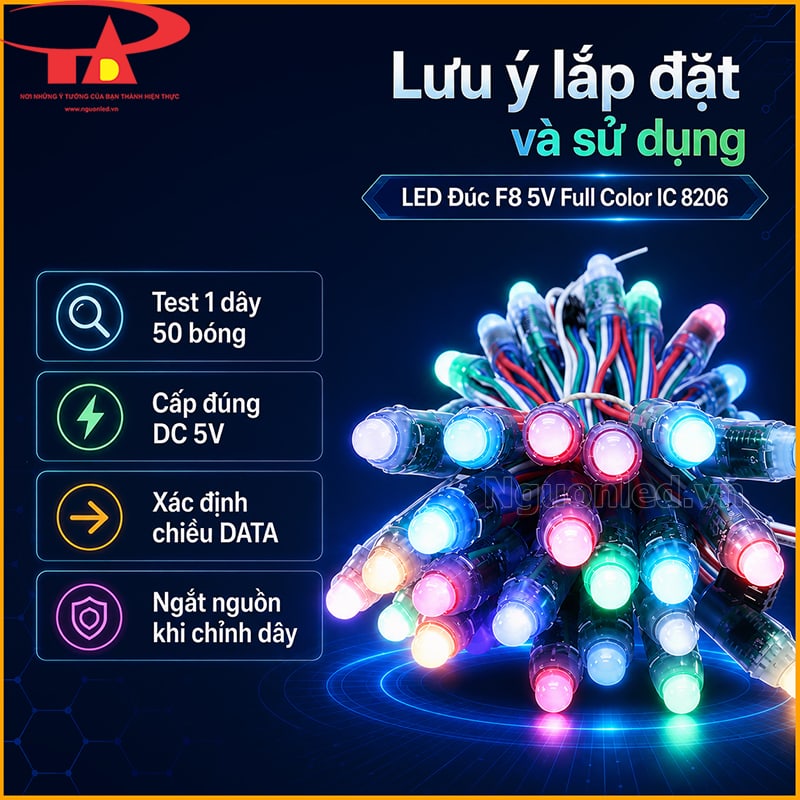

Lưu ý khi lắp đặt và sử dụng LED đúc F8 8206 Full Color

• Thử trước một dây 50 bóng để kiểm tra khả năng tự chạy, đổi màu và tình trạng dây trước khi lắp số lượng lớn.
• Kiểm tra chế độ tự chạy khi cấp đúng nguồn 5V để chắc chắn dây LED hoạt động bình thường.
• Nếu dùng mạch điều khiển, nên thử đúng loại mạch dự kiến sử dụng trước khi đấu toàn bộ hệ thống.
• Xác định đúng đầu vào và chiều DATA trước khi cố định dây, tránh phải tháo ra lắp lại sau khi hoàn thiện.
• Với hệ nhiều bóng, nên đo điện áp ở đầu và cuối tuyến khi LED đang hoạt động để sớm phát hiện vị trí cấp điện chưa phù hợp.

• Ngắt nguồn trước khi chỉnh dây, thay bóng, xử lý đầu nối hoặc mối nối.
• Nếu dây LED hoạt động bất thường, nên kiểm tra lần lượt nguồn 5V, GND, DATA, đầu nối và dây dẫn trước khi kết luận bóng bị lỗi IC.
• Với công trình ngoài trời, nên kiểm tra định kỳ hộp nguồn, mạch điều khiển và các điểm nối để phát hiện sớm chỗ lỏng, ẩm hoặc xuống cấp.

An tâm khi mua LED đúc F8 Full Color 8206 5V tại An Đức Phát

• Sau khi tiếp nhận đơn hàng và nhu cầu sử dụng, An Đức Phát kiểm tra đúng mẫu, số lượng và tình trạng dây LED, đồng thời kiểm tra hoạt động cần thiết trước khi đóng gói. Sản phẩm được đóng gói cẩn thận và giao theo thông tin đã xác nhận, giúp khách yên tâm hơn khi nhận hàng và đưa vào sử dụng.

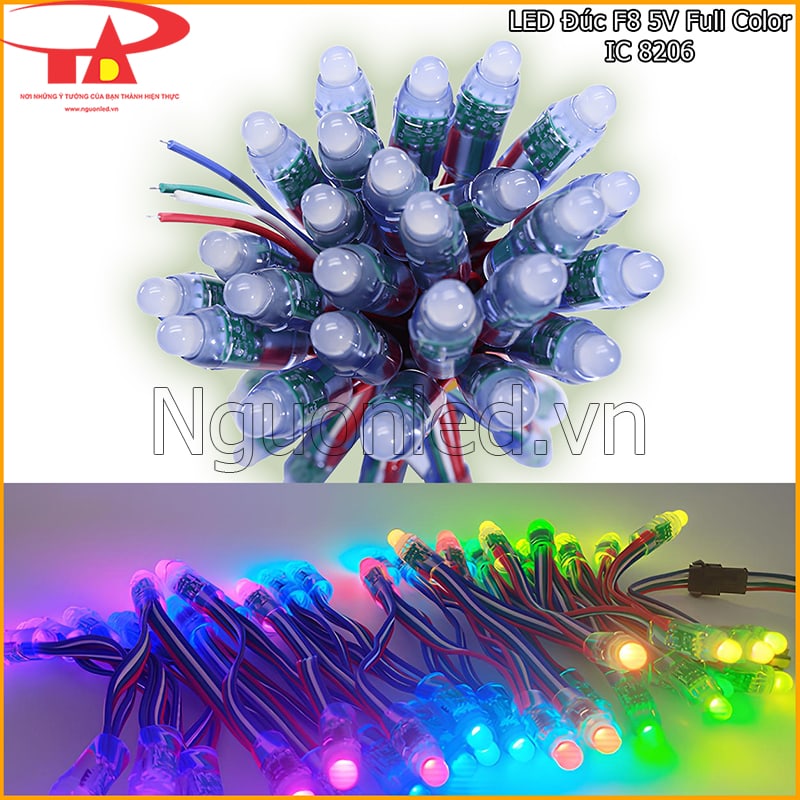

Giải đáp nhanh về LED đúc F8 5V Full Color IC 8206

LED đúc F8 IC 8206 có cần mạch điều khiển mới chạy không?

• Không. Khi cấp đúng DC5V, dây LED có thể tự chạy các hiệu ứng đã tích hợp sẵn. Mạch điều khiển chỉ cần khi muốn chủ động màu sắc, tốc độ, hướng chạy hoặc chương trình hiệu ứng.

LED đúc F8 8206 có dùng được mạch nháy theo nhạc không?

• Có, nếu mạch nháy theo nhạc hỗ trợ IC 8206 hoặc sử dụng chế độ/tín hiệu tương thích. Không phải mạch nháy theo nhạc nào cũng dùng được, vì vậy nên kiểm tra khả năng hỗ trợ của mạch trước khi lắp.

Nếu một bóng LED đúc F8 IC 8206 bị lỗi, các bóng phía sau có còn hoạt động không?

• Hai đường DATA của IC 8206 hỗ trợ duy trì tín hiệu khi một điểm gặp một số lỗi liên quan đến IC, nên các bóng phía sau vẫn có thể tiếp tục hoạt động. Trường hợp mất +5V, GND, đứt dây hoặc mất cả hai DATA thì phần phía sau vẫn có thể ngừng.

LED đúc F8 8206 có dùng ngoài trời được không?

• Có. Phần bóng có cấp bảo vệ IP68 theo thông số sản phẩm; riêng nguồn, mạch điều khiển, đầu nối và các mối nối vẫn cần được che chắn, chống nước đúng cách khi lắp ngoài trời.

LED F8 IC 8206 dùng nguồn 5V hay 12V?

• Dòng LED này sử dụng DC5V. Không cấp trực tiếp 12V vào dây LED vì điện áp cao hơn mức làm việc của sản phẩm có thể gây hỏng bóng hoặc IC.

One Full Lite có điều khiển được LED đúc F8 IC 8206 không?

• Có. Mạch có thể điều khiển LED đúc F8 IC 8206 với cấu hình và cách đấu đã được kiểm tra thực tế; nên thử trước một dây rồi mới triển khai toàn bộ hệ thống.
